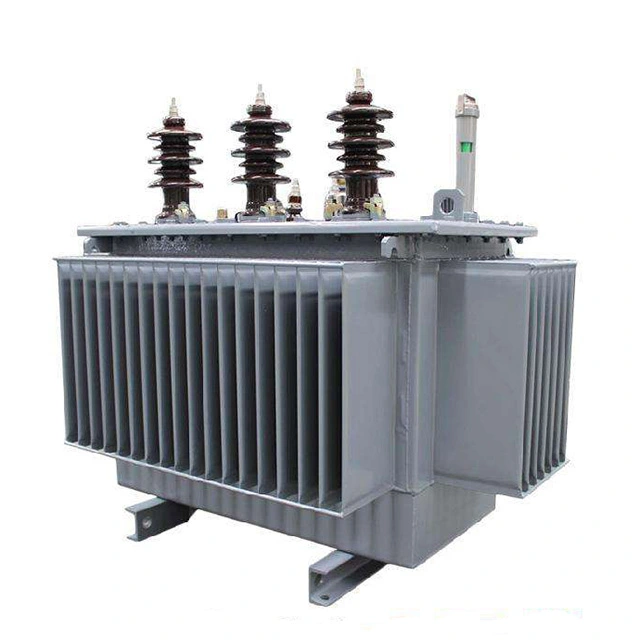

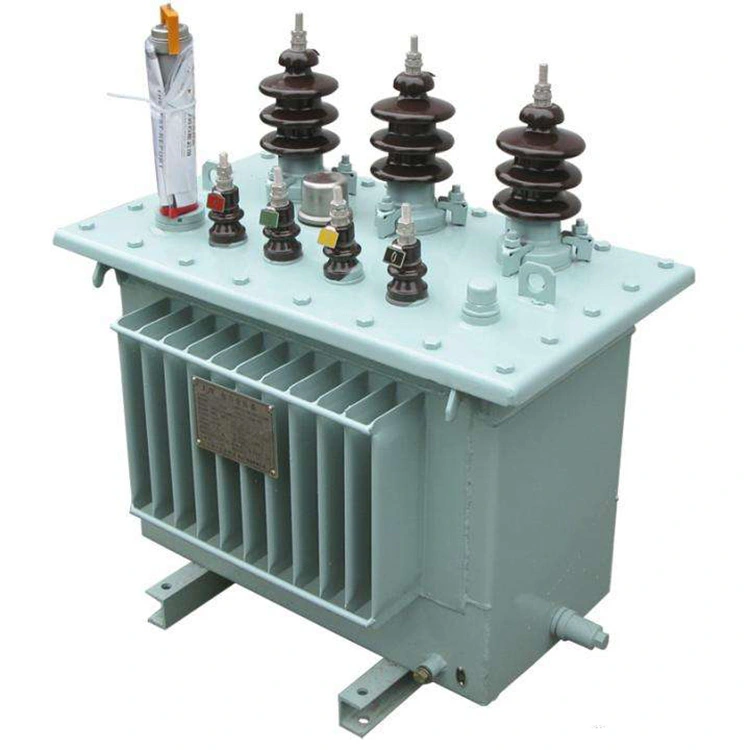

50 Kva 柱取付変圧器

50 kva 柱上変圧器は、低電圧配電システムに不可欠なデバイスです。その主な機能には、電圧変換、電気絶縁、システム保護が含まれます。産業施設、商業ビル、住宅プロジェクト、インフラ建設などに広く使用されています。

50 kva 柱上変圧器は、高品質のシリコン鋼コアと高導電性の銅またはアルミニウムの巻線で製造されています。コンパクトな構造、低損失、低騒音、安定動作を実現し、さまざまな使用条件下でも確実に動作するよう設計されています。

50 kva 柱上変圧器のすべての巻線は、優れた絶縁性能と構造的安定性を確保するために高品質の素材で製造されています。低電圧巻線は導体の周囲をケーブルペーパーで覆い、高電圧巻線はポリウレタンエナメルを施した丸銅線を使用します。層間接着紙の接着によりコイルが単一ユニットにしっかりと接続され、優れた絶縁性能が得られます。この専門的な巻線構造は、長時間運転や長距離輸送中のコイルの変形や損傷を効果的に防止し、それによって 50 kva 柱上変圧器全体の構造の安定性と信頼性を確保します。

技術パラメータ：

Q: 10kV/0.4kV 50 kva 柱上変圧器において、Yyn0 接続グループと比較して、二次側単相短絡故障電流レベルと強磁性共振の抑制能力の点で、Dyn11 接続グループには具体的にどのような利点がありますか?

A: Dyn11 接続のゼロシーケンス インピーダンスは Yyn0 のインピーダンスよりもはるかに低いため、単相地絡電流が大幅に増加し、保護装置による迅速かつ確実な故障の検出と除去が容易になり、感電や機器の損傷のリスクが軽減されます。

同時に、50 kva 柱上変圧器の一次側デルタ巻線は零相電流の閉路を提供し、中性点ドリフトを効果的に抑制し、深刻な三相電圧の非対称性を防ぎます。システムが強磁性共振を経験すると、この経路がダンピング効果をもたらし、電圧に対する共振の振幅と持続時間が大幅に減少します。さらに、Dyn11 は、上流の電力網への 3 次高調波電流の注入もブロックし、高調波増幅とコンデンサ バンクの過負荷を回避し、10kV/0.4kV 50 kva 柱上変圧器の追加の温度上昇と絶縁体の劣化速度を低減します。

したがって、50 kva 柱上変圧器が大量の単相負荷、非線形負荷、または共振しやすい田舎の長い送電線が存在する地域にサービスを提供するシナリオでは、Dyn11 は安全性、電力品質、機器の寿命の点で大きな利点があります。

柱上変圧器の主要部品

正面取付タイプ LV DB

ポールラインハードウェア

柱上変圧器

側面取付タイプ LV DB

生産設備

箔巻取機

オイル充填ユニット

変圧器オーブンおよび鋳造ユニット

変圧器オーブン

検査機関

処理中の変圧器

乾燥中の変圧器

巻線 2 の変圧器

巻線内の変圧器

トランスは組み立て中です
