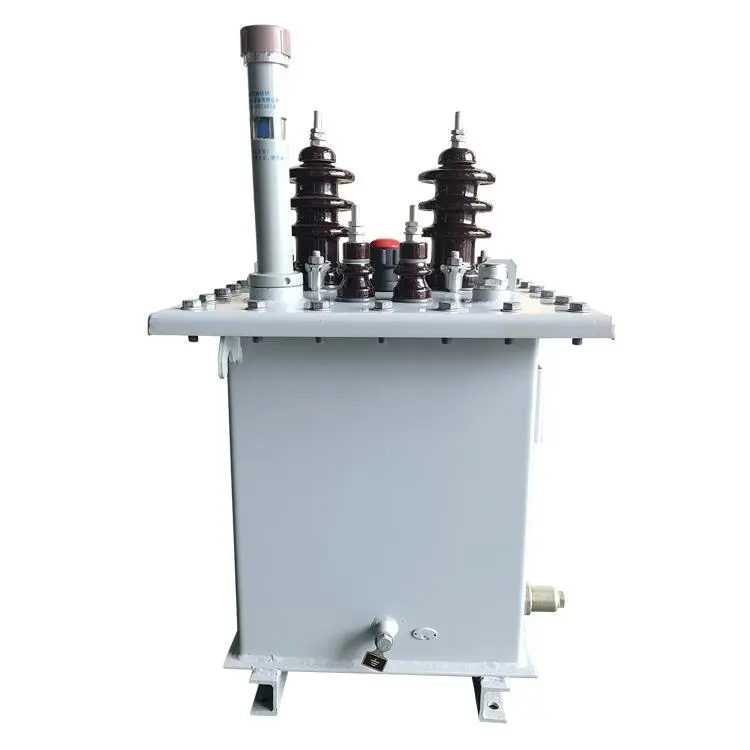

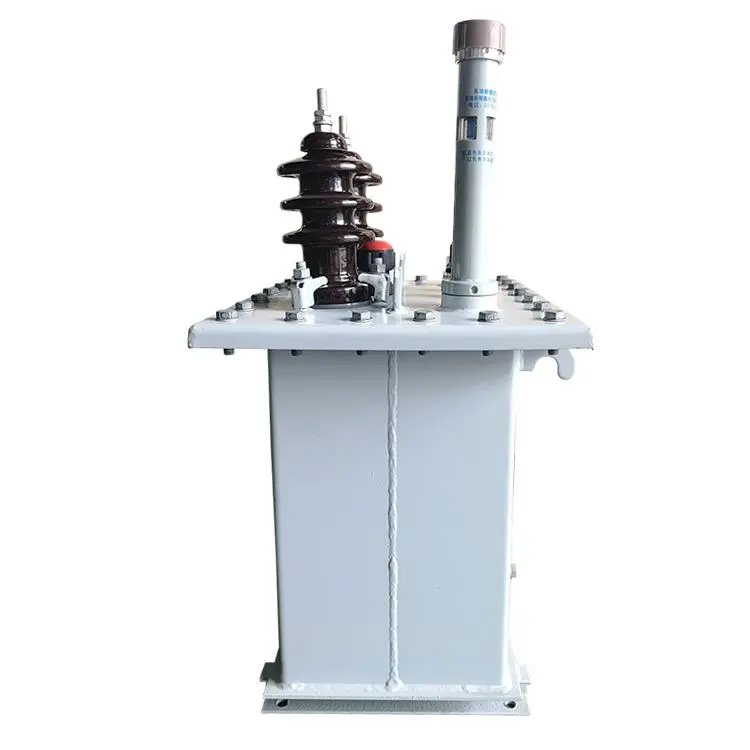

11 Kv ポールマウント配電変圧器単相

11 kv 柱上配電変圧器単相は、架空配電システム向けのコンパクトで高性能なソリューションです。 11kV の一次電圧を 220V や 415V などの標準的な二次電圧に下げることができ、エンドユーザーに安全で信頼性の高い電力を提供します。

優れた品質のシリコン鋼コアと銅またはアルミニウム巻線を使用した 11 kV 柱上配電変圧器単相は、IEC 60076 および関連する IEEE/ANSI エネルギー効率規格に準拠しながら、負荷損失と無負荷損失を最小限に抑えます。オイルで満たされたタンクは ONAN によって自然冷却され、55 ～ 65℃ の温度上昇に耐えることができ、さまざまな負荷の下でも信頼性の高い動作を保証します。

11 kv 柱上配電変圧器単相は、頑丈なブッシング、圧力解放機構、オプションのサージ保護機能を備えているため、気象条件に対する耐性が高く、メンテナンスコストが低く、露出した柱への設置に適しています。

この変圧器は安定した安全な電力を提供でき、優れた過負荷容量を備えているため、ユーザーにとって良い選択となります。

技術パラメータ：

Q: 11 kv 柱設置型配電変圧器単相はカスタマイズできますか?

A: はい、この変圧器は、特定のグリッド要件に応じて広範囲にカスタマイズでき、安全な動作と関連規制への準拠を保証します。 11 kV 柱上配電変圧器単相の一次電圧は 11 kV に固定することも、10.5 kV ～ 11.5 kV などのデュアルタップ構成を採用することもできます。ヨーロッパ、アジア、または新興市場の地域規格を満たすために、二次出力には 230V、240V、220/440V、または 415V などの複数のオプションがあります。

巻線材料の選択範囲は、コスト効率の高い軽量アルミニウムから高熱伝導率の銅まで、両方を含むあらゆるものをカバーしています。さらに、熱伝導率の高い銅により、高負荷時にもより高い効率と優れた放熱性能を実現できます。サポートされる周波数は 50Hz または 60Hz です。

暑い気候における 11 kv 柱上配電変圧器単相の動作能力を強化するために、冷却方法を標準の ONAN から強制冷却にアップグレードできます。 ±2x2.5% またはそれ以上の範囲のオフグリッド タップ チェンジャーにより、停電することなく電圧を最適化できます。インピーダンス レベルは 4 ～ 5% の平衡障害保護および調整の要件を満たすことができ、高電圧ヒューズ、避雷器、防鳥カバーなどの追加の保護装置を設置して、田舎や暴風雨が発生しやすい地域の安全性を高めることができます。環境に優しいエステルベースの流体が鉱油に代わることで、耐火性と持続可能性が向上します。これらのカスタマイズされた機能により、設置の利便性、障害回復能力、エネルギー効率が向上し、過酷な環境の架空線に適した 11 kv 柱取付配電変圧器単相が作成されます。

その他のオプション構成には、強風地域や地震地域向けの強化燃料タンク、塩水噴霧地域向けの防食コーティングなどがあります。ケーシングの絶縁レベルは最大 75kV BIL に達し、システムのサージに対処できます。シェルの変更により、騒音を低減したり、通気性を向上させることができます。容量範囲は典型的な 16 ～ 200kVA 定格をカバーでき、コア設計により無負荷損失を低減できるため、優れた効率を実現できます。

遠隔地の村であろうと郊外の拡張プロジェクトであろうと、これらのカスタマイズされたソリューションは、11 kv 柱上配電変圧器単相が正確な要件を満たし、信頼性の高い標準的な配電を提供すると同時に、運用コストを最小限に抑え、耐用年数を最大限に延長することができます。

柱上変圧器の主要部品

正面取付タイプ LV DB

ポールラインハードウェア

柱上変圧器

側面取付タイプ LV DB

生産設備

箔巻取機

オイル充填ユニット

変圧器オーブンおよび鋳造ユニット

変圧器オーブン

検査機関

処理中の変圧器

乾燥中の変圧器

巻線 2 の変圧器

巻線内の変圧器

トランスは組み立て中です
