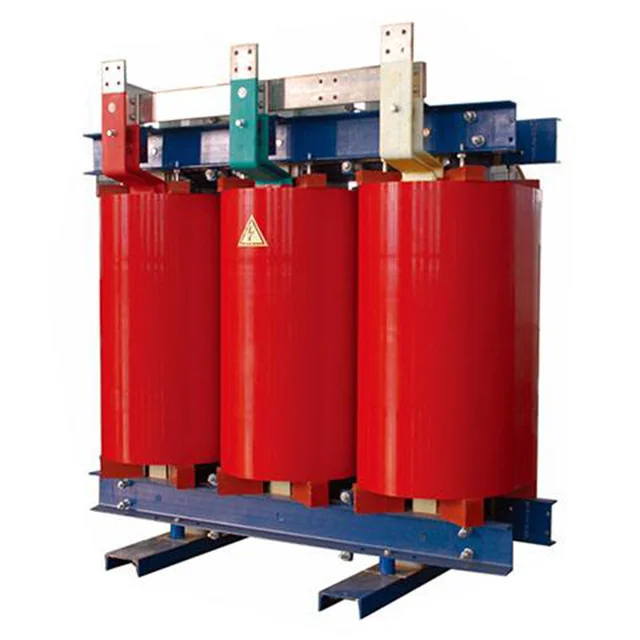

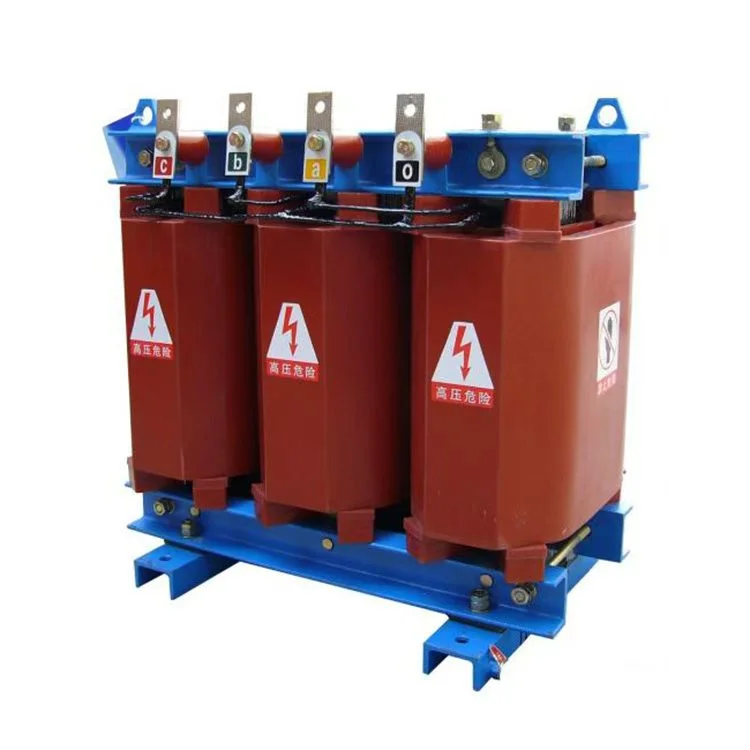

500kva 11kv 乾式 Nltc 配電変圧器

世界的な電力需要の増大を背景に、500kva 11kv 乾式nltc配電変圧器は地方の送電網、産業、商業、新エネルギー、公共施設などの分野で広く使用されています。その高い信頼性は世界50以上の国と地域での運用実績で実証されています。タンザニア、ジンバブエ、ガーナ、南アフリカ、ケニア、ザンビアなどの国や地域に販売されている。

500kva 11kv 乾式 NLTC 配電変圧器の構造的特徴:

コイル: コイルは銅導体でワイヤ巻きまたはフォイル巻きで巻かれ、グラスファイバーで強化され、真空乾燥および脱気プロセスを使用してフィラーなしのエポキシ樹脂で完全に鋳造されます。これにより、高い機械的強度、強力な短絡耐性、および優れた耐衝撃性が得られます。

高電圧巻線: 開始端子と終了端子、および中間タッピングリードには銅ナットが埋め込まれています。この構造により剛性が高く、タップの交換が容易で、見た目もすっきりと美しく仕上がります。

コア: コアは、高品質の方向性冷間圧延ケイ素鋼板を使用し、45 度の完全留め継ぎ多段ラップジョイントを使用して組み立てられています。 500kva 11kv乾式nltc配電変圧器の表面を絶縁樹脂層でコーティングし、防湿・防錆・静音化を実現しています。

クランプ システム: コア、クランプ治具、コイルの間に弾性コンポーネントが使用され、コイルを一定の圧縮状態に保ち、ノイズ レベルを低減します。

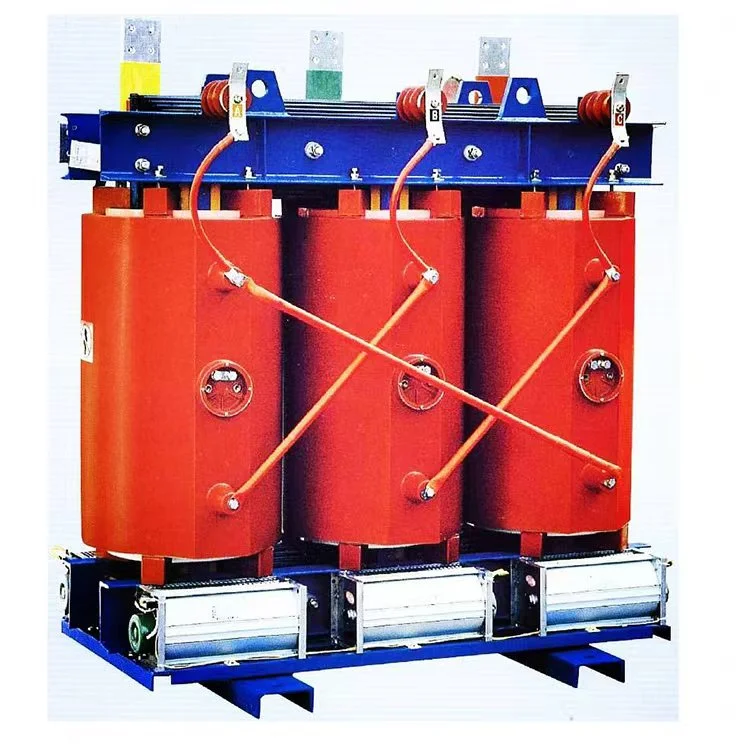

冷却設計: 500kva 11kv 乾式 NLTC 配電変圧器は、自然冷却 (AN) 用に設計されています。縦方向の換気ダクトは、完全に鋳造された高電圧および低電圧巻線のコイル壁の内側に事前に形成されます。オプションで強制空冷AF装置冷却ファンの搭載が可能です。強制空冷により定格出力容量が50％、500kVA以下の場合は40％増加します。

温度監視: 500kva 11kv 乾式 NLTC 配電変圧器には、BWDK シリーズ温度コントローラーが装備されています。白金抵抗センサー Pt100 は、低電圧コイル上部の事前に埋め込まれた穴に配置され、巻線温度の上昇を監視します。コントローラーは冷却ファンを自動的に開始または停止し、障害アラーム、過熱アラーム、過熱トリップなどの機能を提供します。これらの機能は乾式変圧器に信頼性の高い過負荷保護を提供し、その動作の安全性を高めます。

製品パラメータ:

生産設備

半完成品

保護筐体 IP21

トランスコア

変圧器巻線

テストセンター

ワインディングワークショップ
