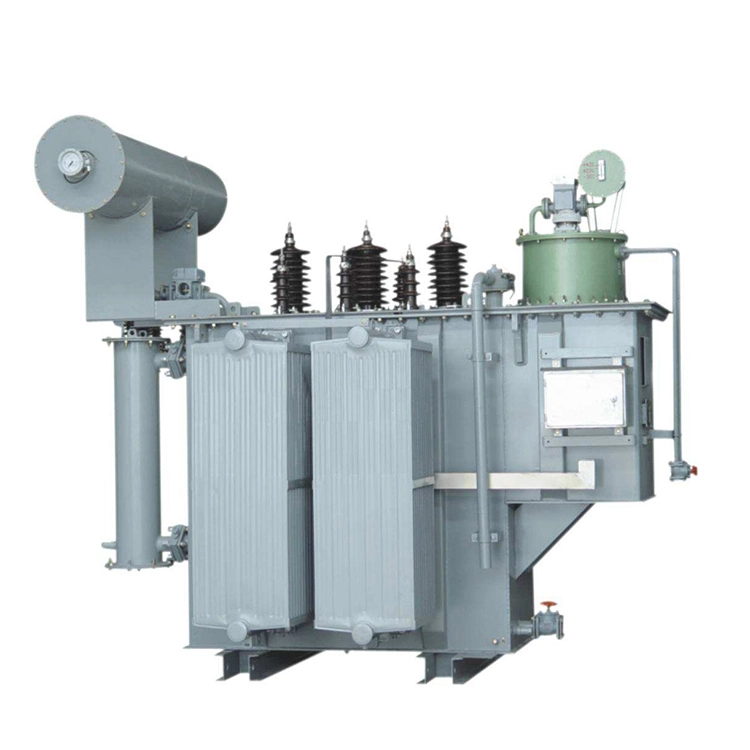

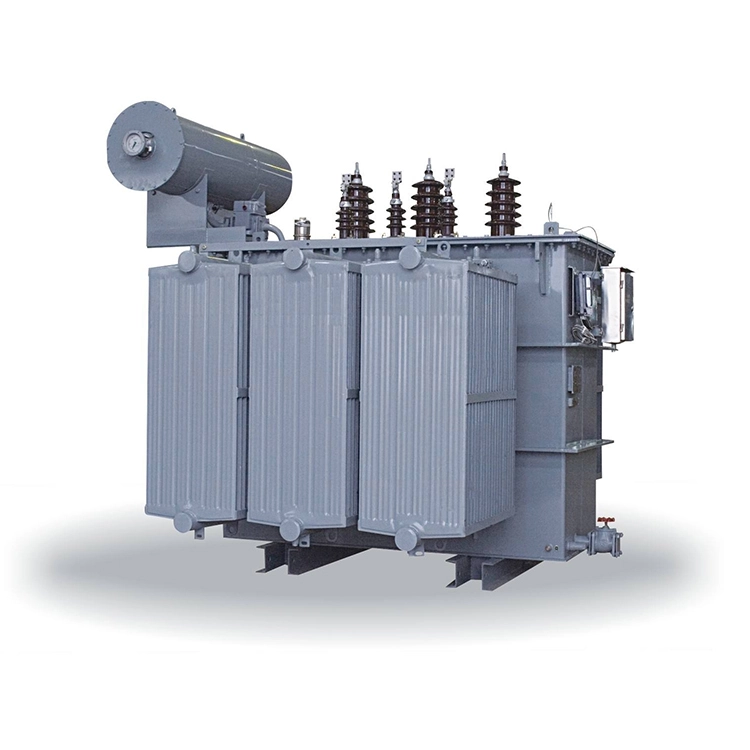

5mva密閉油式電源変圧器

幅広い産業用途や配電用途において、5 mva 密閉油型変圧器は送電において重要な役割を果たしています。それらの技術的特性は、電気システムの安定性と効率に直接影響します。電力インフラストラクチャの重要なコンポーネントとして、5mva 密閉油式変圧器は、厳しい動作条件下でも効果的に動作するように設計されています。

5mva 密閉油浸変圧器の特徴の 1 つは、冷却と絶縁の両方の目的で絶縁油を使用していることです。この設計は、連続使用中に適切な動作温度を維持するのに役立ちます。絶縁油は内部コンポーネントから効率的に熱を逃がすと同時に、巻線とコア間の電気絶縁を強化します。信頼性の高い無停電電源を必要とする施設の場合、適切に設計された 5mva 密閉油浸変圧器が電気ネットワークの基本要素として機能します。

技術的な観点から見ると、5 mva 密閉油型電源変圧器には、いくつかの重要な設計機能が組み込まれています。コアは通常、高品質のケイ素鋼積層体から製造されており、無負荷損失の低減と動作効率の向上に貢献します。巻線は高導電性材料で製造され、慎重に制御された製造手順で処理されるため、5mva 密閉油型電源変圧器は、さまざまな負荷条件下でも安定した電圧性能を維持できます。さらに、タンク構造は効果的な密閉と放熱を提供するように設計されており、変圧器の耐用年数全体にわたって内部コンポーネントに安全で一貫した動作環境を作り出します。

技術仕様:

油入変圧器の保管条件

油浸変圧器の状態に影響を与える要因は保管期間だけではありません。適切なメンテナンスも同様に重要な役割を果たします。油入変圧器は、正しく保管および保守されていれば、5 ～ 8 年間待機状態で使用できます。

保管環境としては、清潔で乾燥した換気の良い屋内が望ましいです。相対湿度は 70% 未満に維持し、周囲温度は推奨範囲内に維持する必要があります。屋外保管が避けられない場合は、5mva 密閉油式変圧器を雨や湿気から保護し、溜まった水との接触を防ぐために高い基礎の上に配置する必要があります。油浸変圧器の場合は、油レベルを定期的にチェックする必要があります。

5mva 密閉油式電源変圧器を適切に保管するには、次の 3 つの重要なメンテナンス手順も必要です。

1. 定期検査

少なくとも 3 か月に 1 回は目視検査を実施し、腐食、構造的損傷、動物の活動の兆候がないか確認してください。

2. パフォーマンステスト

6 か月以上保管された変圧器の場合は、巻線抵抗を測定する必要があります。絶縁抵抗試験は、絶縁システムの状態を確認するために毎年実行する必要があります。

3. 保護メンテナンス

シール部品は 2 年ごとに交換してください。ブリーザー内のシリカゲルは、素材の 70% 以上が変色したときに交換する必要があります。これにより、継続的な湿気保護が確保されます。

製品の特徴:

1. 効率的な冷却性能

125kva 35kv 400v の油入変圧器は、現代の電力システムの一次冷却媒体として絶縁油を使用します。オイルが変圧器内で自然に循環すると、巻線とコアから熱が奪われ、過剰な熱エネルギーが効果的に放散されます。この効率的な冷却プロセスにより、連続使用中に安定した動作温度が維持され、乾式変圧器と比較して機器の寿命が長くなります。

2. 優れた絶縁性能

冷却機能に加えて、絶縁油は高レベルの電気絶縁を提供します。125kva 35kv 400v の油入変圧器では、高電圧コンポーネントと低電圧コンポーネントの間に信頼性の高い障壁が形成され、電気的故障、フラッシュオーバー、短絡のリスクが軽減されます。また、油は油入変圧器内で電気的ストレスをより均等に分散するのに役立ち、内部絶縁システムを保護し、全体的な動作の安全性を向上させます。

3. コンパクトかつ堅牢な構造

125kva 35kv 400v 油入変圧器の設計により、主要コンポーネントを比較的コンパクトな構造に統合できるため、設置スペース要件の削減に役立ちます。密閉されたスチールタンクは、内部アセンブリを湿気、埃、その他の環境の影響から保護し、幅広い動作条件下で信頼性の高いパフォーマンスを保証します。

4. 容易なメンテナンスと保守性

実用的なタンク設計により、メンテナンス手順は通常簡単です。検査、整備、またはコンポーネントの交換が必要な場合、技術者はタンクの開口部から内部部品にアクセスできます。絶縁油の存在は、汚染を最小限に抑え、日常のメンテナンス作業を簡素化することにより、内部コンポーネントの保護にも役立ちます。

5. エネルギー効率と環境上の利点

125kva 35kv 400v 油入変圧器は、エネルギー損失が少なく動作するように設計されているため、ユーザーは電力消費量と運用コストを削減できます。最適化されたオイル循環と熱放散は、騒音と振動レベルを最小限に抑え、より静かな動作に貢献します。その結果、125kva 35kv 400v 油入変圧器は、最新の配電システムに効率的で環境に配慮したソリューションを提供します。

技術仕様:

油入変圧器の市場見通し:

Global Market Insights Inc.の最新レポートによると、世界の油浸変圧器市場は2034年までに251億米ドルに達すると予想されています。2024年の141億米ドル、2025年の推定151億米ドルと比較すると、市場は年平均成長率5.8パーセントで成長すると予測されています。 油浸変圧器市場の着実な成長は、主に次の 3 つの要因によって推進されています。

1. 送電網の近代化プロジェクト

多くの国が電力網のアップグレードと拡張を進めており、新しい変圧器に対する強い需要が生じています。 2023 年、米国エネルギー省は、より耐久性がありエネルギー効率の高い油入変圧器の開発を支援するために 1,800 万ドルを割り当てました。

2. 再生可能エネルギーの急速な成長

風力発電と太陽光発電の拡大により、世界中で変圧器の需要が加速しています。 一方、欧州は洋上風力発電プロジェクトの統合を支援するため、2040年までに送電網の改修に5,555億ドルを投資する計画だ。 さらに、アジア太平洋地域にも大きな成長の可能性があります。 2030 年までに、再生可能エネルギーは世界の発電容量の約 25% を占めると予想されています。

3. 電力消費量の増加

経済の成長と産業の拡大に伴い、世界の電力需要は増加し続けています。

中国の電力消費量が初めて単月で１兆キロワット時を超え、これは日本の年間電力消費量にほぼ匹敵する。 2024年4月、ブラジルは新しい送電線と変電所の建設に40億6000万ドル相当の契約を締結した。 アフリカ全土では、産業の発展と国境を越えた送電網の接続により、電力需要は年間約 4% 増加しています。

これらの傾向は、油入変圧器に長期的な機会を生み出し、世界中の市場の持続的な成長を支えています。
