油入変圧器 11kv ～ 0.4kv 800kva

温州XiFa Electrical Power Equipment Co., Ltdは、油入変圧器11kvから0.4kv 800kvaを生産する信頼できるメーカーであるだけでなく、電力会社、EPC請負業者、産業ユーザーに信頼性の高い電力供給を実現し、エネルギー消費を削減し、プロジェクトが予定どおりに稼働できるようにするサービスも提供しています。温州XiFaは、低損失の11kvから0.4kvの800kva油入変圧器の製造で操業コストを削減することを目指しており、一方、同工場では30日以内に50個以上の800kva油入変圧器を生産することができ、確実な納期で予定通りプロジェクトを完了することができる。

お問い合わせを送信

製品説明

油入変圧器 11kv から 0.4kv 800kva は、絶縁油を使用して動作温度を制御し、信頼性の高い性能を維持する変電装置です。 11kv ～ 0.4kv 800kva 油入変圧器のアクティブ部分は、絶縁油で満たされた溶接鋼タンク内に収容されています。オイルは冷却媒体と電気絶縁媒体の両方として機能し、動作中に発生した熱を効率的かつ安全に放散させます。油入変圧器は、冷却方式と定格容量により、自然冷却油入変圧器と強制空冷油入変圧器に分類され、それぞれONAN、ONAFとも呼ばれます。

油入変圧器の主な構成部品:

1. 磁気コア

磁気コアは磁束の経路を提供し、11kv ～ 0.4kv 800kva 油入変圧器の中心部分を形成します。これにより、電磁誘導による巻線間の電気エネルギーの伝達が可能になります。

2. 巻線

巻線は、電圧変換に必要な磁場を生成します。これらはコアの周りに巻かれた導電性コイルから作られ、その巻線は特殊な紙材料と保護絶縁層を使用して絶縁されています。動作電圧が増加するにつれて、適切な絶縁耐力と動作の安全性を確保するために、より厚い絶縁体が適用されます。

3. 変圧器タンク

変圧器タンクにはコアと巻線が収容されており、内部アセンブリを機械的に保護します。タンクに取り付けられたブッシングにより、適切な絶縁を維持しながら巻線を電源システムに接続できます。タンクに取り付けられたラジエーターにより外表面積が増加し、放熱性が向上し冷却性能が向上します。

4. 絶縁油

絶縁油はタンクの内部を満たし、2 つの重要な機能を果たします。通電したコンポーネント間に電気絶縁を提供し、冷却媒体として機能します。動作中、オイルは自然に、または巻線とコアアセンブリの周りの補助流路を通って循環します。ホットスポットから熱を運び、タンクとラジエーターに伝達し、そこで周囲の環境に放出されます。

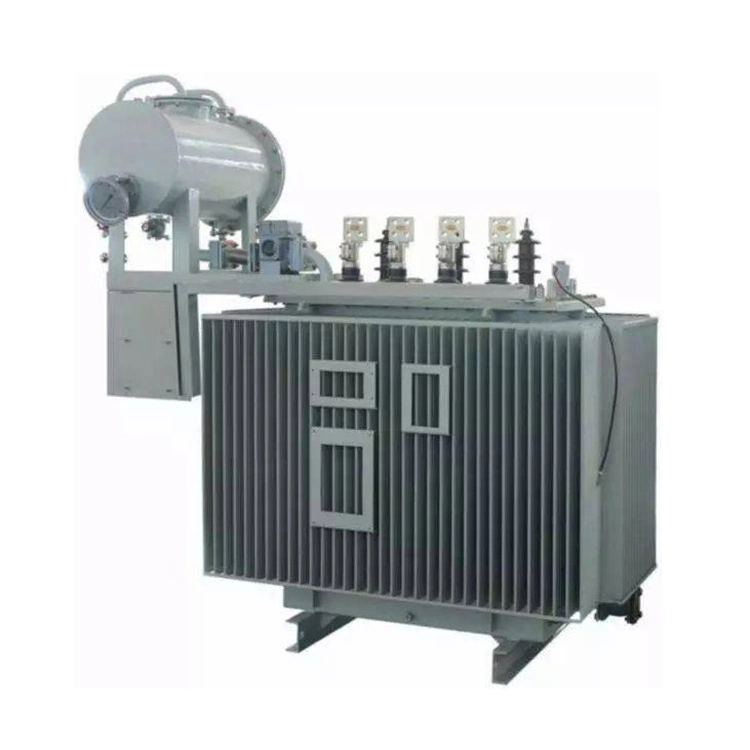

Oil Immersed Transformer 11kv To 0 4kv 800kva

技術仕様:

製品名		11kv ～ 0.4kv 800kva 油入変圧器
定格容量		800kVA
高いシステム電圧		12kV
定格一次電圧		11kV±2×2.5%
定格二次電圧		400/230V
タップチェンジャー	タイプ	DETCまたはOLTC
	範囲	±2×2.5%、5極
効率		≥ 99%
インピーダンス		4.5% (許容差±10%)
最高温度		≤50℃
相対湿度		95%

油入変圧器の主な利点

1. 優れた断熱性能

11kv ～ 0.4kv 800kva 油入変圧器は、絶縁油の高い絶縁耐力により優れた電気絶縁性を発揮します。オイルは効果的な熱放散も行います。これにより、油入変圧器は高電圧および高電力用途に最適になります。11kv ～ 0.4kv 800kva の油入変圧器は、厳しい電気条件下で信頼性の高い動作が必要とされる送電網、産業施設、変電所で広く使用されています。
