真空遮断器 VCB モーター作動機構

20年近くの生産経験を持つ温州XIFa電力設備有限公司は、真空サーキットブレーカーVCBモーター作動機構（12kV/24kV/40.5kV）の研究開発、生産、テストに特化した厳格な工場です。当社は高圧開閉装置のコアコンポーネントを中心に、精密機械加工、インテリジェントな組み立て、厳格な品質管理を組み合わせて、世界中の電力システム向けに信頼性が高く長寿命のドライブソリューションを提供しています。高品質でリーズナブルな価格の真空サーキットブレーカーVCBモーター作動機構は、国内外で有名です。

お問い合わせを送信

製品説明

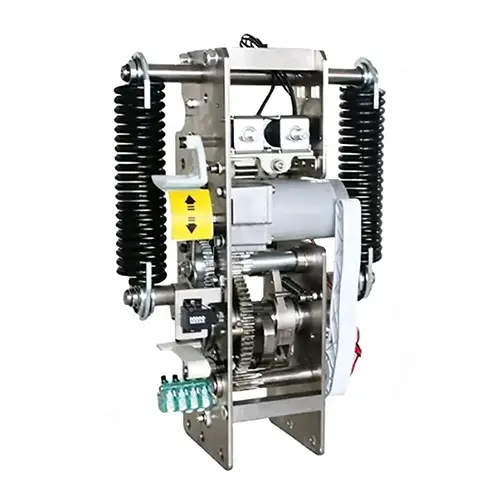

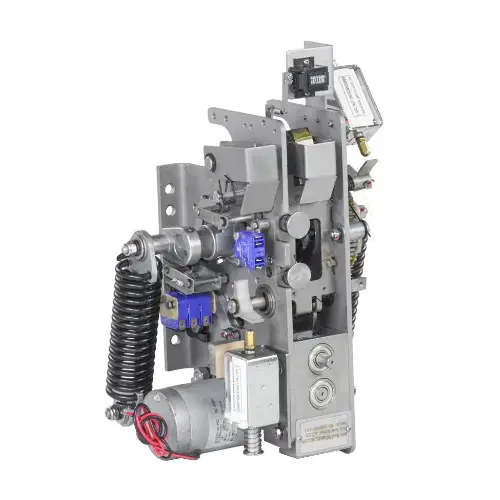

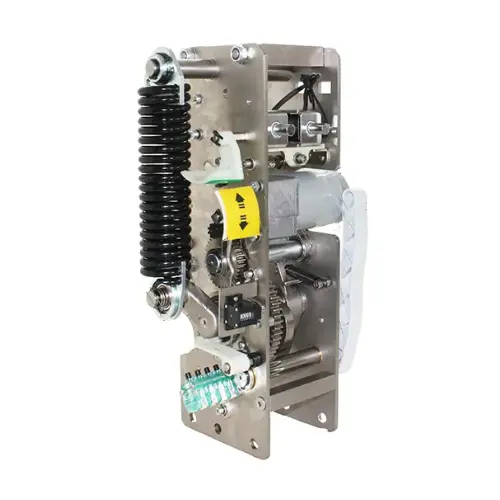

真空遮断器VCBモータ操作機構は、高圧真空遮断器(12kV、24kV、40.5kV)専用に設計された高信頼性・長寿命のメカニカルドライブユニットです。モーターのエネルギー貯蔵、機械的なラッチング、迅速な開閉、および手動の緊急操作が統合されており、配電システム、発電所、産業用電源、スマートグリッドの回路ブレーカーのスイッチングに安定した一貫した電力を提供します。

パラメータのカテゴリ	主な仕様
適用電圧レベル	12kV/24kV/40.5kV
一致する VCB タイプ	VS1、ZN63、ZN85、VD4（屋内型）
機械的寿命	標準: ≥10,000 回;長寿命: ≥30,000 回
動作シーケンス	0-0.3s-CO/CO-15s-Co
閉店・開店時間	クロージング:≤80ms;オープニング:≤50ms
開閉速度	閉じる:0.6-0.8 m/s;開口部:1.0-1.3m/s
制御電圧	AC220V/DC220V/DC110V/DC48V（カスタマイズ可能）
エネルギー貯蔵時間	≤10秒
周囲温度	-25℃～+40℃
動作モード	モーター蓄電 + 電動操作 + 手動非常操作

サービス：

カスタマイズサービス: OEM/ODM サービス;特別な VCB モデルと作業条件に合わせた設計。

プリセールステクニカルサポート:技術コンサルティング、プログラム設計、インストールガイダンス。

アフターサービス：24時間対応。現場での試運転、メンテナンスのトレーニング。

よくある質問

Q:VCBの長所と短所は何ですか?

A: VCB には多くの利点がありますが、すべての状況に適しているわけではありません。

長所：

VCB は、オイルやエアブラストなどの他の絶縁媒体を使用する回路ブレーカーよりも安全です。火災や爆発の可能性が少なく、有害な化学物質は一切使用しておりません。

VCBは長寿命です。適切に構築されていれば、メンテナンスはほとんど必要なく、頻繁に交換する必要もありません。

真空は最も効果的な誘電媒体の 1 つです。アークを素早く消して、頻繁に使用する場合は休ませることができます。

短所:

高圧 VCB の場合、価格も比較的高くなります。

真空遮断器のメンテナンス作業は非常に困難であり、通常は現場で行うことができません。

Q: 適切な真空サーキットブレーカー VCB モーター操作機構を選択するにはどうすればよいですか?

普遍的に優れたメカニズム技術はありません。スプリングシステムは、従来のスイッチングタスクに対して信頼性の高いパフォーマンスを低コストで提供でき、標準的なアプリケーションに適しています。磁気ドライブは、メンテナンスコストを削減し、耐久性を向上させることで、需要の高いアプリケーションにおいてその価値上の利点を実証してきました。電気反発ドライブは、超高速切断が必要なアプリケーションにおいて特殊な分野を占め、かけがえのない価値を提供します。

理論上の仕様のみに依存するのではなく、実際の動作条件、メンテナンス能力、予算に基づいて適切な機構技術を選択する必要があります。

さらに詳しく知りたい場合は、特定のアプリケーション要件に合わせたメカニズムの選択ガイダンスについて、当社の専門技術チームにお問い合わせください。

Q:真空サーキットブレーカーVCBモーター操作機構の出荷前にどのようなテストが行われますか?

A：機械的特性試験：高精度機械的特性試験機を使用して試験します。

開閉時間、速度、ストローク、オーバートラベル、バウンス。

バネ性能試験：バネ力とエネルギー貯蔵・放出効率。

電気試験：制御回路の電圧範囲、コイル抵抗、絶縁抵抗、耐電圧。

信頼性テスト: 機械的寿命テスト (10,000 ～ 30,000 回以上の操作)、温度サイクル (-40°C ～ +85°C)、湿度、および塩水噴霧テスト。

騒音と振動のテスト: 低騒音と安定した動作を確認します。

最終検査: 梱包前に全機能テストが行われ、テストレポートを備えた認定製品のみが納品されます。
