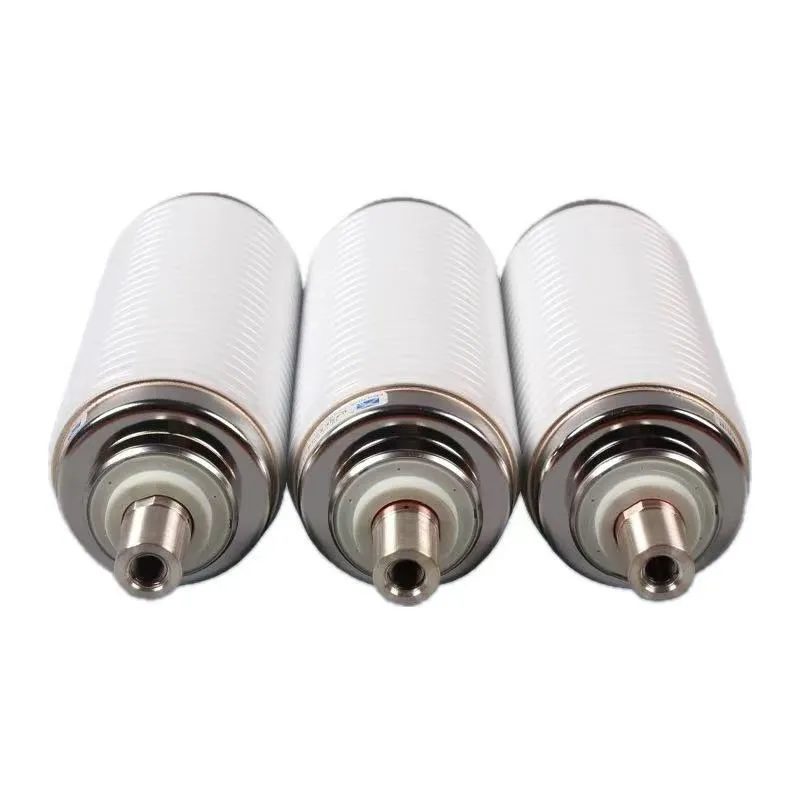

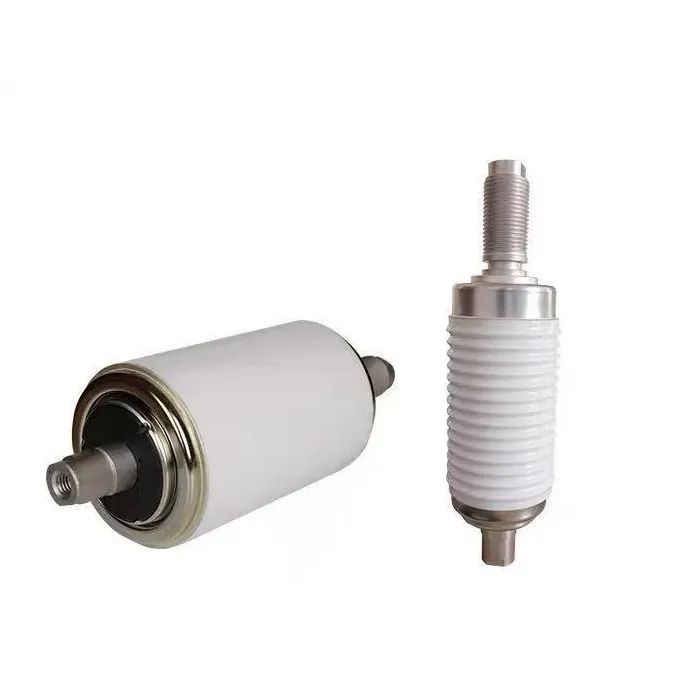

11kv 25ka Vcb 真空ボトル遮断器

11kv 25ka vcb 真空ボトル遮断器は、11kV 配電システムで広く使用されている中電圧真空サーキットブレーカーの中心的な消弧コンポーネントです。 CuCr50 合金接点と高真空 (≤5×10⁻⁴ Pa) 消弧媒体を備えた完全密閉セラミックシェルを採用しており、コンパクトな構造、軽量、優れた絶縁性能を備えています。定格短絡遮断電流は 25kA、定格電流範囲は 630A ～ 2000A、機械的寿命は 10,000 回以上の動作で、IEC 62271-100 規格に適合しており、産業用および配電シナリオの屋内開閉装置に適しています。

11kv 25ka vcb 真空ボトル遮断器の動作原理は真空アーク消弧に基づいています。閉じると、可動接点が動作機構によって駆動されて静的接点に接触し、電流経路が形成されます。開くと接点が分離してアークが発生しますが、真空中の粒子密度が低いため急速に冷却され、絶縁耐力が瞬時に回復します。動作中、シールドシステムがアークエネルギーを吸収して金属の蒸着を防止し、ステンレス製ベローズが接触動作中の気密性を確保し、電力システムの安定した信頼性の高い動作を保証します。

利点:

強力な遮断能力: 25kA の短絡電流を確実に遮断し、IEC 62271-100 規格に適合します。

高速かつ安定: アークはミリ秒以内に消滅します。再点火はありません。誘電回復速度は比類のないものです。

長寿命 & 低メンテナンス: CuCr 接点は摩耗が少ないです。機械的寿命 ≥10,000 回の操作。ほぼメンテナンスフリー。

安全で環境に優しい: 石油/ガスは使用しません。爆発/火災の危険がない。アークは露出していません。低騒音、ゼロ公害。

コンパクトで信頼性: 小型、軽量、屋内開閉装置への高い適応性。過酷な条件下でも安定した性能を発揮します。

よくある質問

Q: 11kv 25ka vcb 真空ボトル遮断器の設置とメンテナンス方法は?

A: まず、VCB に垂直に取り付け、操作機構との同心度を確認します。

第二に、取り付け中は機械的衝撃を避け、清潔/乾燥した状態に保ってください。

最後に、内部メンテナンスは必要ありません。接点の磨耗が限界（≤3mm）を超えた場合は交換してください。

断熱性と気密性を定期的にチェックしてください。メーカーのテストサイクルに従ってください。

Q: 12kV 電力システムと互換性がありますか?

A: はい、完全に互換性があります。定格電圧は 11kV で、12kV 配電システムに適合するように設計されており、ほとんどの中電圧シナリオの実際のアプリケーションのニーズを満たします。

Q:どのような接点材質が使用されており、その利点は何ですか?

A: CuCr50 合金接点を採用しており、低摩耗、強力な耐アーク性、長寿命の利点があり、25kA の短絡電流下でも安定した遮断性能を保証します。

製品の梱包と発送：
