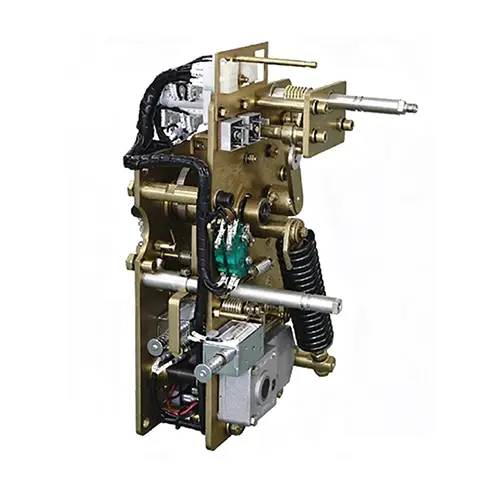

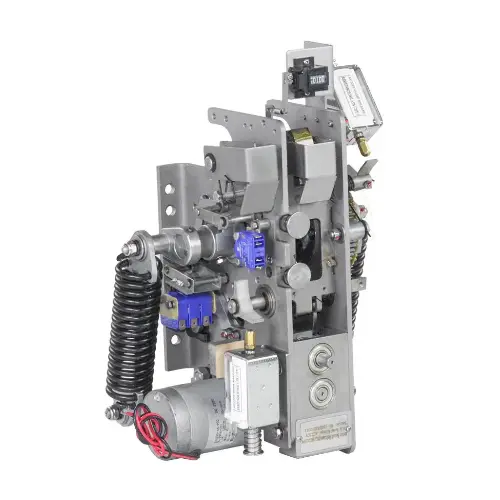

真空遮断器スプリングチャージ作動機構

動作原理

真空遮断器のスプリングチャージ動作メカニズムの中心原理は、スプリングエネルギーの蓄積、保持、解放にあり、高速で信頼性の高いスイッチングを駆動します。

エネルギー貯蔵: モーターはギアとカムを介して閉鎖スプリングを圧縮/伸長し、電気を弾性ポテンシャルに変換します。リミットスイッチは、完全に充電されるとモーターを停止します。

エネルギー保持: 爪/ラチェットがスプリングをスタンバイ状態にロックし、作動の準備が整います。

エネルギー解放: コマンドによりロックが解放され、バネのエネルギーによって接点が閉じる (回路を接続する) か開く (アークを消して電力を切る) ように駆動されます。

アドバンテージ：

1.高速かつ信頼性: モーター駆動のエネルギー貯蔵は 10 秒未満で完了し、瞬時のエネルギー放出により正確で迅速なスイッチング (開始時間 <30ms) が保証されます。

2.デュアルオペレーション：電気と手動の両方のエネルギー貯蔵/作動をサポートし、停電時でも動作を保証します。

3.長寿命: 堅牢な機械構造により、最大 10,000 回以上の動作を実現し、短絡力下でも安定した性能を発揮します。

4.安全性と安定性: ロック機構により偶発的なリリースが防止され、機械的・電気的制御の調整により誤操作ゼロが保証されます。

5.低メンテナンス: モジュール設計により部品交換が簡素化され、ダウンタイムと運用コストが削減されます。

インストール

● 取り付ける前に、外観や部品に損傷がないか確認し、モデルとパラメータが一致していることを確認してください。

●組立図に従って機構をブレーカー本体にしっかりと取り付け、同心性としっかりとした接続を確保してください。

●コンロッド、ストローク、リミット位置を正しく調整し、安定した柔軟な動作を保証します。

●制御回路を正しく接続し、手動蓄電、電力蓄電、開閉機能を一つずつテストしてください。

定期的なメンテナンス

● 定期的にファスナーを検査して緩みを防ぎ、機構を清潔で乾燥した状態に保ちます。

●回転部、摩擦部には定期的に注油してスムーズに作動させてください。

●スプリング、コイル、補助スイッチ、配線等に異常発熱や損傷がないか確認してください。

●定期的に動作性能をテストし、確実に開閉できるようにしてください。

● 摩耗した部品は適時に交換し、完全なメンテナンス記録を保管してください。

アフターサービス

● 設置と試運転、日常メンテナンス、障害診断などの側面をカバーする無料のオンライン/オンサイト トレーニングが提供され、お客様の運用保守チームが運用スキルを迅速に習得できるように支援します。

● オンサイト機器の受領および認定日から 12 か月以内。保証期間中、人的要因によって損傷を受けないコアコンポーネント (エネルギー貯蔵モーター、開閉コイル、スプリング、補助スイッチなど) は交換および修理のために提供されます。

製品の梱包と発送：
