100 Kva 配電 13.8 Kv 柱上変圧器

温州西発電力設備有限公司は 2006 年に設立され、20 年間の技術蓄積により、主要な変圧器製造拠点となりました。私たちは、製品が各購入者のニーズを満たすことができるように、すべての生産プロセスで無駄のない生産の概念を導入しています。当社工場の年間生産台数は5,000台にも及びます。当社には原材料を処理する能力があり、100 kva 配電 13.8 kv 柱上変圧器のコストを最適化できます。したがって、価格面でのメリットが大きくなります。

お問い合わせを送信

製品説明

この 100 kva 配電 13.8 kv 柱上変圧器の定格容量は 100 kVA です。一次側電圧は 13800V (デルタ結線時)、二次側電圧は 120/240V、240/480V、またはその他のカスタマイズ電圧にすることができます。この変圧器は三相電力網システムに接続して、配電システムに低電圧電力を供給できます。

高電圧磁器ブッシングを使用し、100 kva 配電 13.8 kv 柱上変圧器の一次側には 2 つのブッシングがあり、2 次側には 3 つのブッシングがあります。架空配電変圧器は、銅巻線と配向ケイ素鋼コアを使用しており、1 つのコイルと 2 つの鉄心リングで構成されています。一次側と二次側の錫メッキ端子は銅またはアルミニウムの導体に接続できます。

プロフェッショナル配電変圧器として、100 Kva 配電 13.8 Kv 柱上変圧器は、動作の安定性を確保するだけでなく、エネルギー消費を効果的に削減する省エネコイルコア設計を採用しています。高度な技術で製造されたこのポール型配電変圧器は、長期にわたる信頼性と長寿命を保証します。

各デバイスは厳格な包括的な受け入れテストを受けており、10 年以上にわたり故障率ゼロの記録を維持しています。一方、100 kva 配電 13.8 kv 柱上変圧器は、IEC、ANSI、その他の主要な国際規格に準拠しており、世界の電力網システムとの互換性を確保しています。

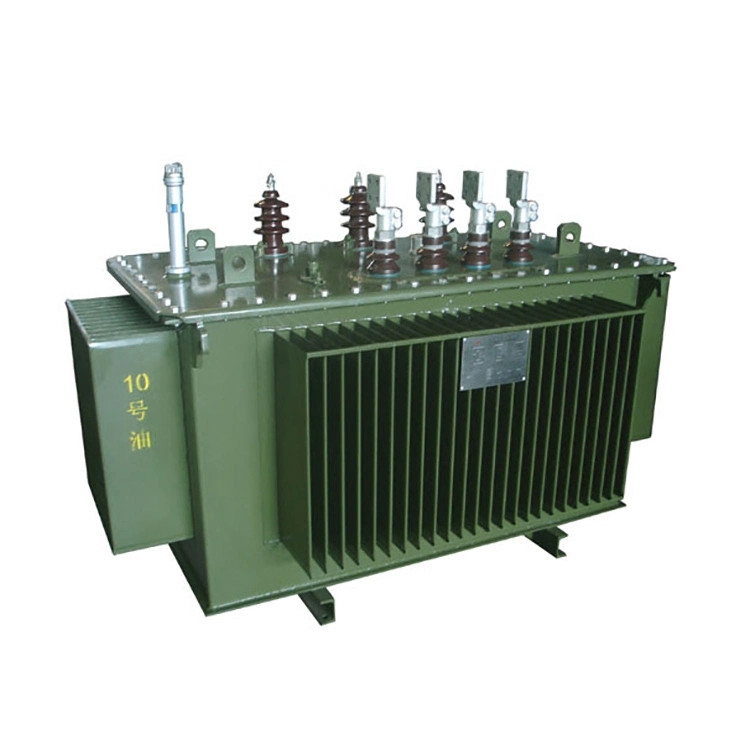

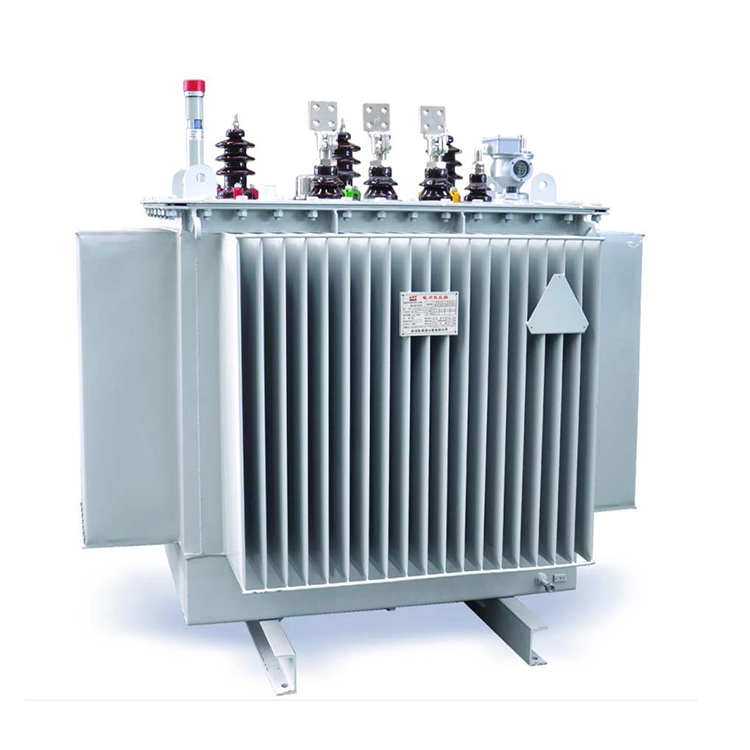

100 Kva Distribution 13 8 Kv Pole Transformers

技術パラメータ:

製品名：	100kva配電 13.8kv柱上変圧器
頻度：	50/60Hz
一次側電圧：	13.8kV
二次側電圧：	120/240V、240/480V、380V/400V
鉄損:	≈210 W ～ 290 W
巻線損失:	≈850W～980W
無負荷電流:	1.6%～1.8%
短絡インピーダンス:	2%～4%
巻線材質：	銅またはアルミニウム

Q: 100 kva 配電 13.8 kv 柱上変圧器の場合、モデルを選択して設置を行う際、地方または遠隔地の電力網の信頼性要件を満たすために、ヒューズ、避雷器、および接地保護の具体的な構成をどのように決定する必要がありますか?

答え:

1. ヒューズは、100 kva 配電 13.8 kv 柱上変圧器の高圧側の定格電流 (約 7.25 A) の 2 ～ 2.5 倍を基準に選定されます。投入動作中の励磁サージ電流 (通常、定格電流の 8 ～ 12 倍、0.1 秒以内に継続) を確実に回避するために、15 ～ 20 A のドロップアウトヒューズを使用することをお勧めします。また、変圧器内部で短絡や過負荷が発生した場合に、変圧器がすぐに溶けて絶縁されるようにする必要があります。

2.避雷器は、定格電圧 15 kV または 18 kV のギャップレス酸化亜鉛 (MOV) タイプとして選択され、ヒューズと 100 kva 配電 13.8 kv 柱上変圧器ブッシングの間の高電圧側に取り付けられます。

3.その接地端子は変圧器ケースの接地端子に直接接続されており、落雷や動作過電圧を吸収し、残留電圧を制限します。接地保護では、100 kva 配電の 13.8 kv 柱上変圧器の中性点が直接接地される必要があり (TN C または TN S などのシステム接地タイプに応じて)、ケーシングの接地端子と避雷器は単一の接地電極を共有します。電力周波数接地抵抗は、田舎の送電網では 10Ω を超えてはならず、都市部や信頼性の高い地域では 4Ω を超えてはなりません。これにより、故障電流の安全な放電と人員と機器の保護が実現されます。

これら 3 つの要素を調整して構成することで、柱上変圧器の過電流、過電圧、地絡保護要件を満たすことができます。
