3 相ステップアップ 100kva 銅アモルファス合金変圧器

温州XIFa電力設備有限公司は2006年に設立され、三相昇圧100kva銅アモルファス合金変圧器などのアモルファス合金変圧器の生産、研究、販売を専門とする企業です。当社は常に高品質の製品を競争力のある価格で供給することに重点を置いています。その間、当社はUL、CE、CCCを含むいくつかの権威ある認証を取得しました。サービス面では、24時間体制で迅速な対応を心がけております。商品選びからお客様へのお届けまで、ご案内・追跡サービスをご提供いたします。

お問い合わせを送信

製品説明

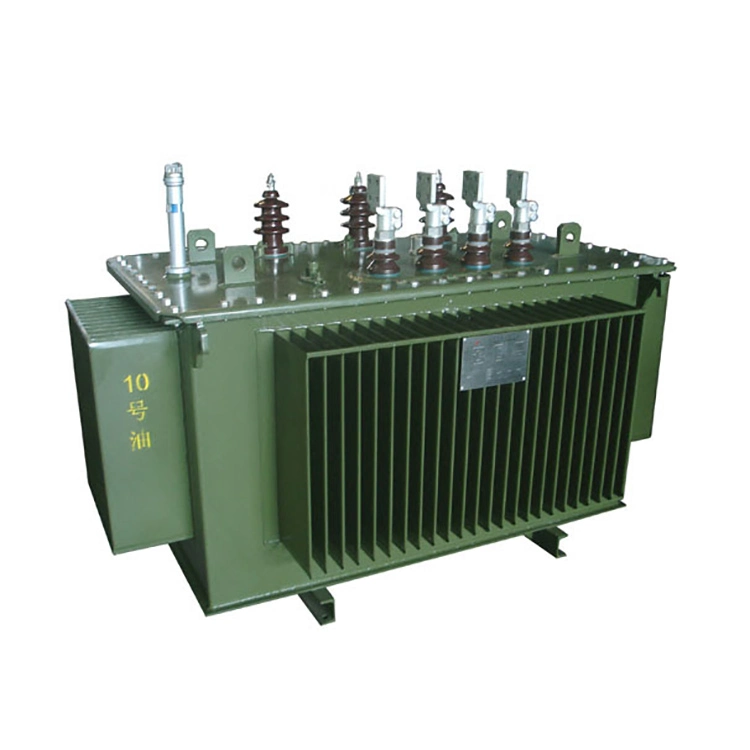

三相昇圧 100kva 銅アモルファス合金変圧器は、油浸式と乾式の 2 つのタイプに分けることができます。油浸式変圧器は ONAN 冷却方式を採用しています。乾式配電変圧器は、動作中に発生する熱を放散するために自然空冷または強制空冷を使用します。乾式配電変圧器の過熱を防ぎ、変圧器の高い動作効率を維持するには、適切な換気とスムーズな空気の流れが重要です。

アモルファス合金変圧器のコアは鉄ベースのアモルファス合金ストリップでできています。鋼帯の厚さはわずか0.02～0.03mmです。溶鋼の急速冷却プロセスを通じて生成されます。内部原子はケイ素鋼の粒子構造を持たずに不規則なアモルファスパターンで配置されています。これにより、材料の基本的な発生源からのヒステリシス損失と渦電流損失が大幅に減少します。

アモルファス合金変圧器の省エネ設計のおかげで、システム全体の効率は通常のケイ素鋼配電変圧器の効率をはるかに上回ります。年間を通して設備を停止することなく連続稼働させても、鉄損を最小限に抑えることで、運転費や維持費の電気代を大幅に削減できます。海外エンジニアリング拠点の分散型新エネルギー発電所に最適な装置です。

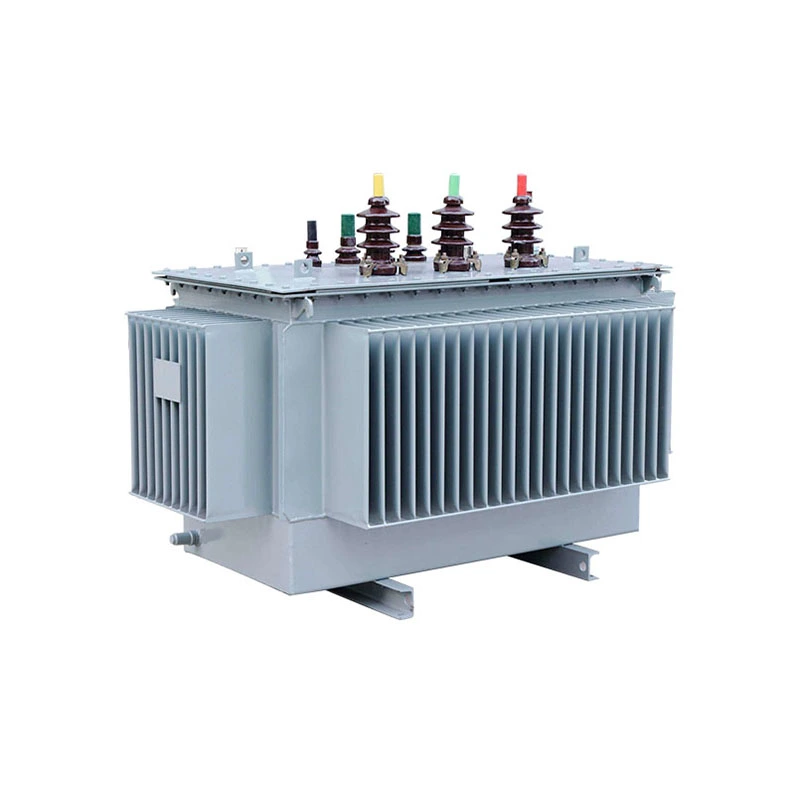

3 Phase Step Up 100kva Copper Amorphous Alloy Transformer

技術パラメータ：

製品名	三相昇圧 100kva 銅アモルファス合金変圧器
タイプ	油浸漬	ドライタイプ
定格比率	0.4kV/10kV(カスタム0.4/6.6、0.4/11)	0.4kV/10kV
インピーダンス英国	4%	6%
無負荷損失 P₀	≈65W	≈75W
負荷損失Pk@75℃	≈1080W	≈1150W
無負荷電流	≤0.6%	≤0.8%
絶縁クラス	クラスA	クラスF
冷却	オナン	AN/AF
保護等級	IP00/IP54	IP20標準、IP30オプション
ノイズ	≤52dB	≤58dB
コアと巻線	アモルファスコア+フル銅コイル	アモルファスコア+全銅エポキシキャストコイル

Q: 3 相昇圧 100kva 銅アモルファス合金変圧器を使用する場合、従来のケイ素鋼板変圧器と比較して、励磁突入電流特性に大きな違いは何ですか?

A: 従来のケイ素鋼板変圧器と比較すると、アモルファス合金変圧器の励磁突入電流特性には大きな違いが見られます。アモルファス合金の飽和磁束密度が約 1.55T とケイ素鋼板の 1.75T より低く、残留磁気が約 0.7 ～ 0.8 と高いため、励磁突入電流のピークは定格電流の 10 ～ 15 倍に達する可能性があります（従来の変圧器の場合）。珪素鋼板の5～8倍）。一方、突入電流の減衰時定数は長くなり、高調波成分、特に第 2 高調波も大幅に増加します。これらの特性により、三相昇圧 100kva 銅アモルファス合金変圧器は、スイッチを閉じるときに深い飽和を起こしやすくなり、より高く持続的な衝撃電流が生成されます。これにより、上流の回路ブレーカーが誤ってトリップしたりヒューズが切れたりするリスクが高まるだけでなく、衝撃に弱いアモルファス合金コアに機械的ストレスによる損傷を引き起こす可能性があります。

したがって、位相選択のクローズ、保護設定の調整、より強力な飽和防止機能を備えた CT の選択など、特別な設計および運用戦略が必要になります。
