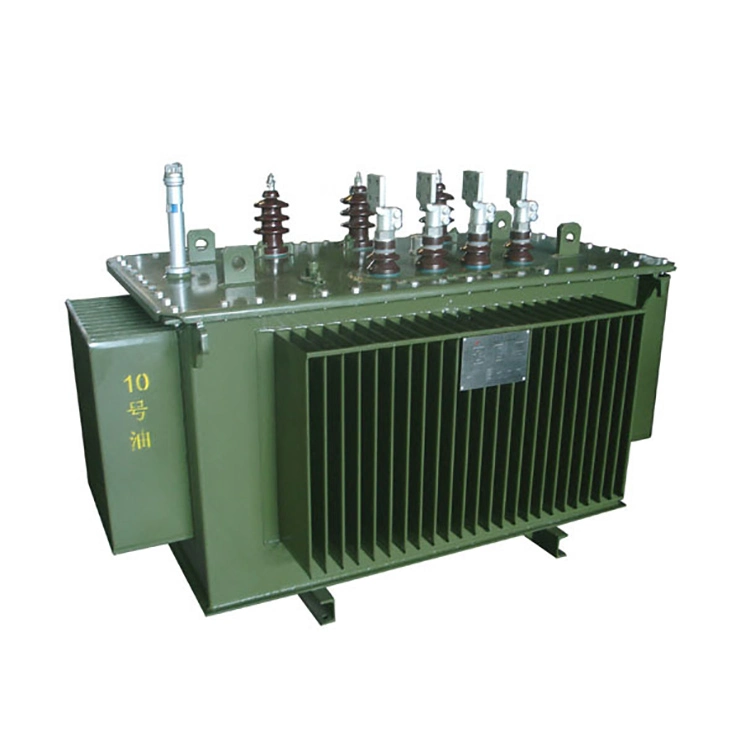

SH15 160 Kva アモルファス合金変圧器

温州XiFa Electric Power Equipment Co., Ltdは、さまざまな電圧と容量仕様の変圧器を製造できる完全な変圧器生産および加工システムを備えています。当社の主な製品には、油入変圧器、乾式配電変圧器、アモルファス合金変圧器が含まれます。SH15 160 kva アモルファス合金変圧器は、IEC および国家規格に厳密に準拠しており、安定した性能、低損失、安全性、耐久性を備えています。当社は、国内外のお客様に高品質な電源装置および関連サービスを提供するため、年間利益の10％を研究開発に投資しています。

お問い合わせを送信

製品説明

特徴：

1.アモルファス合金は、急速焼入れプロセスを通じて製造された新しいタイプの省エネコア材料です。その金属原子は、従来のケイ素鋼の結晶構造とは異なり、規則性のないアモルファス状態で配置されています。磁化および消磁プロセスはより敏感になり、磁気ヒステリシス損失が大幅に減少します。この SH15 160 kva アモルファス合金変圧器のコアの厚さはわずか 0.025 mm で、通常の珪素鋼板の厚さの 10 分の 1 以下です。磁気回路損失も極めて低いです。この変圧器は材料レベルから省エネと消費量の削減を実現します。

2.SH15 160 kva アモルファス合金変圧器は、高飽和磁束密度、超低損失、低励磁電流、優れた温度安定性を特徴とするアモルファス合金コアの優れた特性を利用しています。同じ容量の従来のケイ素鋼変圧器と比較して、アモルファス合金変圧器の無負荷損失は 70% 以上減少し、無負荷電流はわずか 0.7% です。電力網の無負荷および軽負荷動作中の非効率なエネルギー消費を効果的に削減でき、配電変圧器の長期軽負荷動作特性に適しています。同時に、耐候性にも優れており、-30℃から40℃の範囲で安定して性能を発揮します。

3. SH15 160 kva アモルファス合金変圧器は、成熟した三相 5 列一体型クローズドコア構造を採用し、従来の接続コア設計を廃止し、接続ギャップによって引き起こされる追加の損失と動作ノイズを排除します。コアは、コンパクトで安定した構造を備えた高強度成形フレームによって固定されており、長期的な振動や緩みによって引き起こされる損失の増加を効果的に回避できます。高電圧巻線と低電圧巻線は、均一な力と強い安定性を備えた規則的な長方形の密な巻線構造を採用しており、4.0% の標準短絡インピーダンスと組み合わされて、優れた短絡抵抗と動作の安全性と信頼性を備えています。

4.アモルファス合金変圧器は、貯蔵タンクを必要とせず、完全に密閉された波形油タンク構造を採用しています。波形プレートを使用して絶縁油の熱膨張と収縮を適応的に補償することにより、空気と湿気を隔離し、絶縁劣化を遅らせ、油の劣化を防ぎ、長期メンテナンスフリーの運転を実現し、その後の運転およびメンテナンスコストを大幅に削減できます。

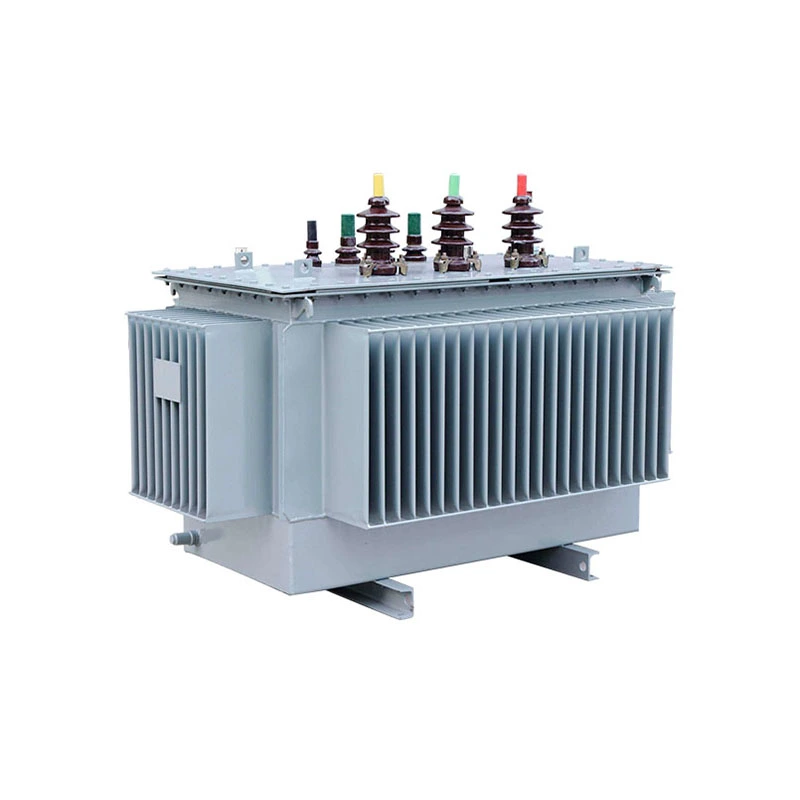

Sh15 160 Kva Amorphous Alloy Transformer

技術パラメータ:

製品名	SH15 160 kva アモルファス合金変圧器
電圧の組み合わせ	10±2×2.5% / 0.4kV
巻線接続グループ	Dyn11 / Yyn0
励起損失	100W
銅損	2200W～2310W
無負荷電流	0.7%
短絡インピーダンス	4.0%
頻度	50Hz
経営陣の基準	GB1094、GB/T25446、IEC60076
絶縁クラス	クラスA

SH15 160 kva アモルファス合金変圧器の特別な注意事項：

1. 衝撃を避けて慎重に取り扱います。メンテナンス中、アモルファス合金コアを硬い物体で衝突または衝撃することは厳禁です。アモルファス合金コアは機械的応力に非常に敏感であり、損失が大幅に増加する可能性があるためです。

2.騒音の変化に注意：運転中に音を聞いてください。騒音が急に大きくなったり、異音が発生した場合は、SH15 160 kva アモルファス合金変圧器を直ちに停止し、鉄心のクランプ力が切れていないか確認してください。

3. 不必要な分解を避ける: SH15 160 kva アモルファス合金変圧器は定期的な分解検査を受けるべきではありません。分解が必要な場合は、変圧器本体の暴露時間制限 8 時間 (湿度 < 65%) または 4 時間 (湿度 < 75%) 以内に厳密に実行し、コア構造への損傷を防ぐために事前にメーカーに連絡してください。
