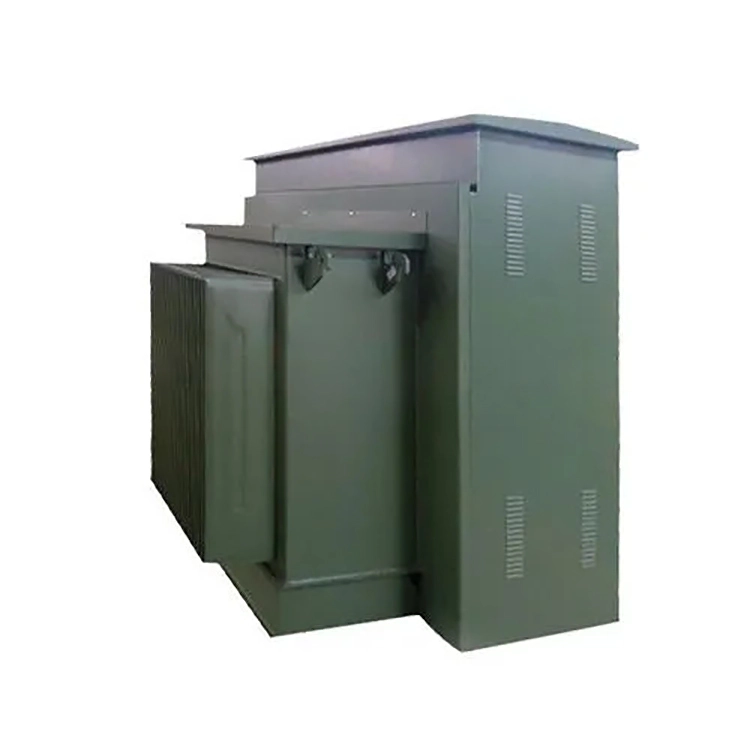

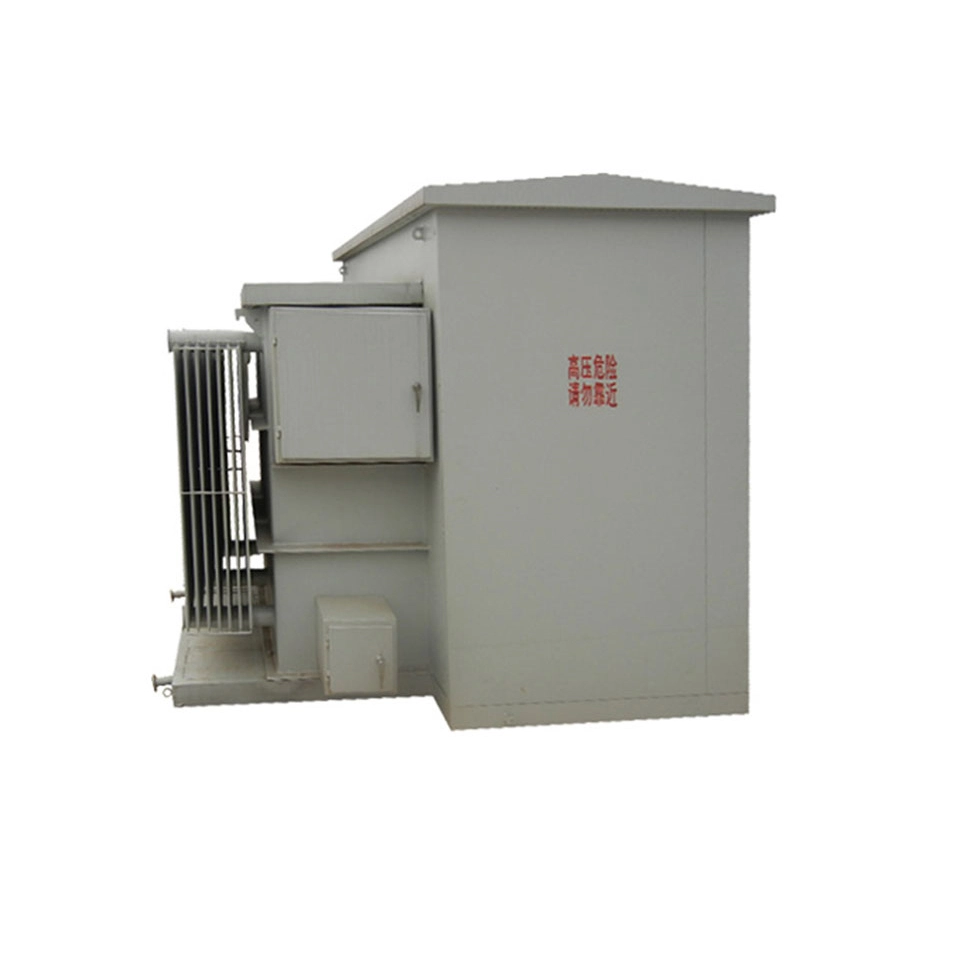

100 Kva 3 相パッドマウント変圧器

100 kva 3 相パッドマウント変圧器は、統合された屋外配電の完全な機器です。キャビネットの内部は、高圧室、変圧器室、低圧室の 3 つの独立した部屋に分かれています。

高電圧開閉器、ヒューズ、避雷器、変圧器本体、低圧配電開閉器、メーター、各種保護装置を統合しています。全体のレイアウトがすっきりコンパクトで、配電室を別途設ける必要がありません。

変圧器の標準電圧仕様です。 Dyn11 接続グループを採用し、50 ヘルツの工業用周波数で動作します。高電圧と低電圧の定格電流は要件を満たすように調整されています。トランスの伝送性能は安定していて信頼性があります。 100 kva 3 相パッドマウント変圧器は、優れた放熱能力を備えています。冷却方式には油浸自冷と乾式空冷の2種類があります。防塵・防雨機能も備えています。

動作損失が低く、運転音が小さく、過負荷、短絡、落雷に対する複数の安全保護機構を搭載しています。強力な干渉防止能力があり、複雑な屋外環境での運用に長期間適応でき、電源の安定性に優れ、後のメンテナンスや修理が比較的簡単です。

技術仕様:

Q： 100kva三相パッドマウント変圧器で、屋外に設置する場合、「リングネットワークフィーダ形」と「ラジアルフィーダ形」の2つの構成が区別されるのはなぜですか？

A： 輻射フィーダ構成は、トランスの一次側に1本のケーブルが接続されているだけで、内部にロードスイッチが無いため、構造が簡単でコストが安くなります。ただし、この方法の致命的な欠点は、100 kva 3 相パッドマウント変圧器のメンテナンスが必要な場合、またはケーブルのこのセクションに障害が発生した場合、フィーダ電源全体を遮断する必要があり、同じ回線上のすべての下流ユーザーの電源が完全にオフになることです。電源の信頼性は、単一チャネルの導通に完全に依存します。

リング ネットワーク フィーダ構成では、100 kva 3 相パッドマウント変圧器の一次側には 2 つの入力インターフェース ポートと内蔵負荷スイッチが確保されており、リング ネットワーク回路に直列に接続できます。変圧器自体の動作を停止する必要がある場合、または片側のケーブルに障害が発生した場合、ロード スイッチを操作して 100 kva パッドマウント型変圧器 100 kva 3 相をリング ネットワークから切り離すことができます。その一方で、リング ネットワークの主幹線の連続性を維持し、他のユーザーにはケーブルの反対側を介して電力を供給できます。これにより、幹線を中断することなく計画的なメンテナンスの目標を達成でき、ケーブル障害は停電エリアを拡大することなく障害のあるセクションのみを分離します。この構成では 1 つの一次側スイッチ装置と 2 番目の入力ブッシングが追加され、コストは約 15% ～ 20% 増加しますが、配電システムの電力利用可能性インジケーターは大幅に改善されます。
