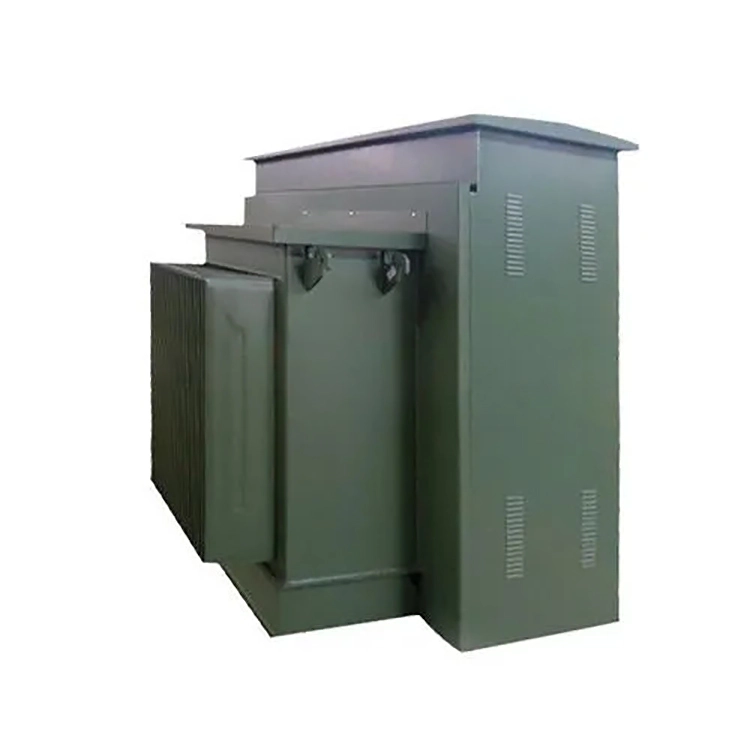

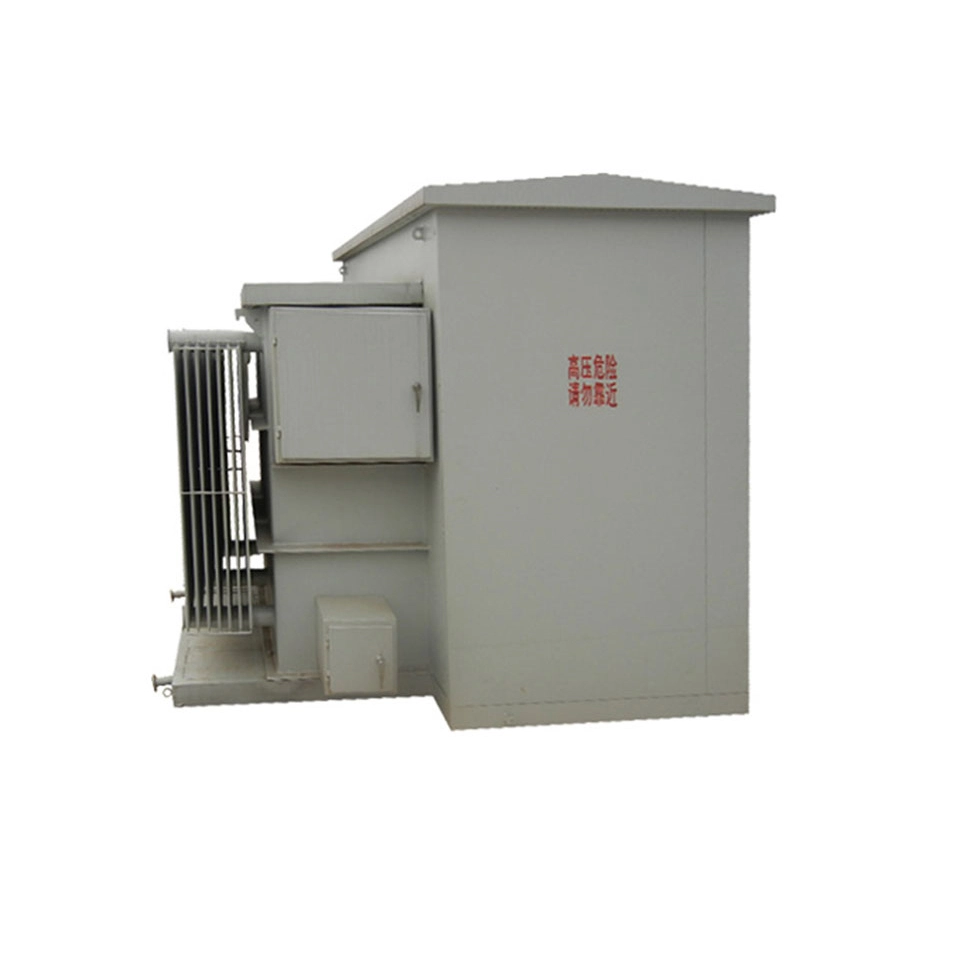

33 0.4kv 1250kva 単相パッドマウント変圧器

33 0.4kv 1250kva 単相パッドマウント変圧器は、大規模な地下電力システム向けに特別に設計されたハイエンド ソリューションです。安全で耐候性のケースを備え、高度な非電気接触または活線接触構成が装備されているため、人員の安全を最大限に高め、公共の場所での改ざんを防止します。この 33 0.4kv 1250kva 単相パッドマウント変圧器は、ANSI、IEEE 規格、エネルギー効率要件に準拠し、最大 33kV の一次電圧を柔軟な二次電圧に変換でき、大規模な住宅用および商業用アプリケーションに優れた短絡保護機能と静かな動作を提供します。

技術パラメータ:

この 33 個の 0.4kv 1250kva 単相パッド実装変圧器アプリケーションでは、通常、0.4kV が他の電圧レベルではなく低電圧側で使用されるのはなぜですか?

400V (三相) / 230V (単相) は、IEC 標準の低電圧配電システムの一般的な電圧レベルであり、住宅、商業、軽工業用途で広く使用されています。低電圧スイッチ キャビネット、サーキット ブレーカー、ケーブルなどの機器は成熟しており、400 V レベルで高いコストパフォーマンス比を備えています。単相 230V は、追加の電圧低下を必要とせずに、通常の照明、ソケット、家庭用電化製品に電力を直接供給できます。

0.4kV は通常、住宅地域または商業地域内で 200 ～ 500 メートルの距離にわたって伝送できます (通常の電圧降下 ≤5% を満たします)。 1250kVA は、ショッピング センター、キャンパス、医療センターなどの大きな負荷点でよく使用され、変圧器は負荷中心の近くに配置されます。 0.4kV で十分であり、これ以上の電圧は必要ありません。

3 台の 0.4kv 1250kva 単相パッド搭載変圧器を使用して三相グループ (総容量 3750kVA) を形成した場合と、同じ容量の 1 台の三相変圧器を使用した場合とを比較します。負荷分散、中性点接地、保護構成に関する主な違いと注意事項は何ですか?

3 つの 33 0.4kv 1250kva 単相パッドマウント変圧器を三相構成で使用する場合、同じ容量の単相変圧器とのコアの違いは次のとおりです。

負荷分散は厳密にバランスを取る必要があります。そうしないと、特定の相での過負荷によって中性点に重大な偏差が発生し、三相変圧器のように相互磁界相互作用によって補償することができなくなります。

まず、中性点接地の場合、33 個の 0.4kv 1250kva 単相パッド搭載変圧器の低圧中性点を外部に接続し、単一点で接地する必要があります。循環電流や接地電位差が発生する可能性があります。対照的に、三相変圧器の中性点は内部で直接引き出されており、シンプルで信頼性の高い接地が行われます。

次に、保護の観点から、単相グループ内の 33 個の 0.4kv 1250kva 単相パッドマウント変圧器のそれぞれの高電圧側にヒューズが個別に構成されています。 1 つの相に障害が発生した場合でも、他の 2 つの相は電力を供給できる可能性があります。したがって、欠相アラームを追加する必要があり、ゼロシーケンス保護を低電圧側用に特別に設計する必要があります。対照的に、三相変圧器は通常、統合されたトリップを備えており、保護の調整はより簡単です。

全体として、33 個の 0.4kv 1250kva 単相パッドマウント変圧器グループは拡張が柔軟で、輸送にも便利ですが、保護が複雑で、負荷バランスに対する要件が高く、総コストと床面積が大きくなります。段階的な建設や、主な負荷として単相負荷を使用するシナリオに適しています。
