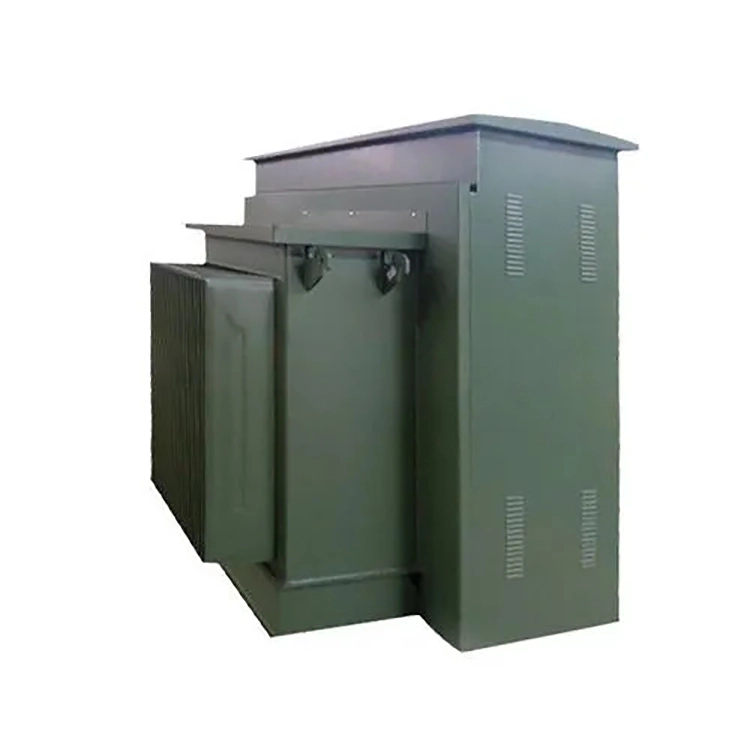

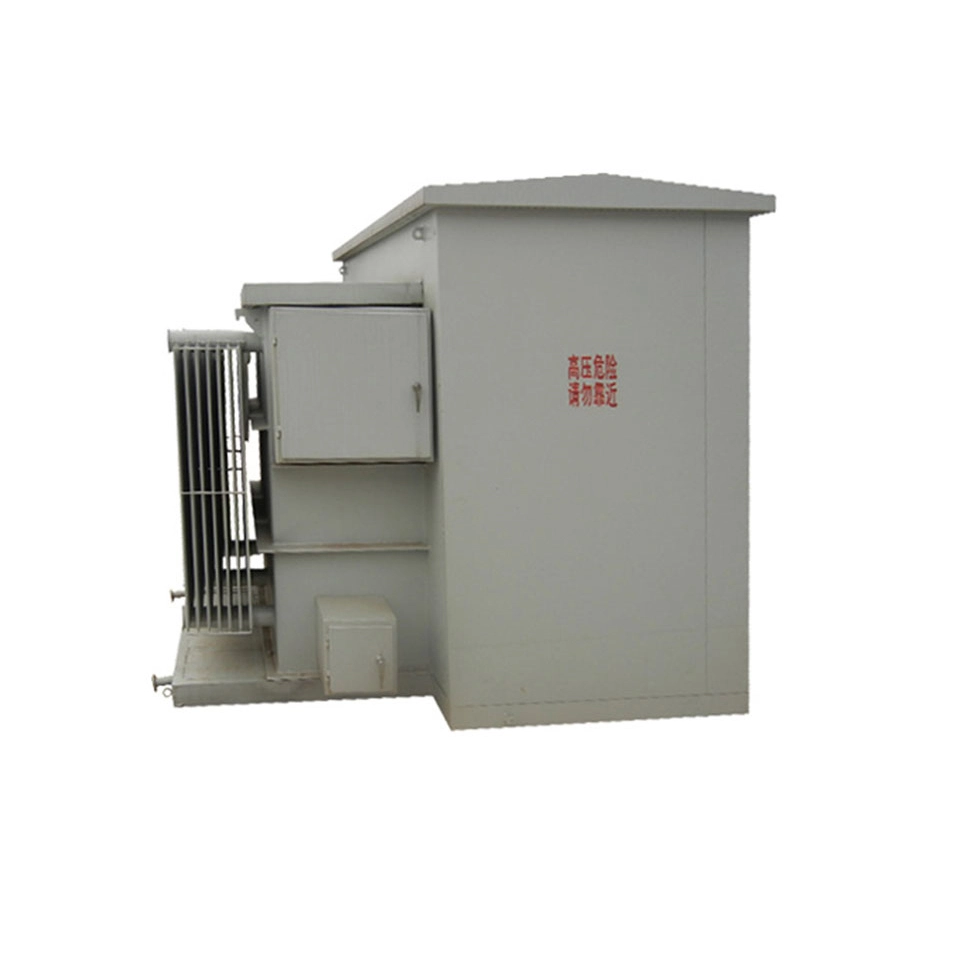

油入パッドマウント変圧器 1000kva

オイル充填パッドマウント変圧器 1000kva は、定格容量 1000 kva の屋外地上設置用に特別に設計された三相配電変圧器です。吊り下げたり地下に埋めたりするのではなく、プレキャストコンクリート基礎に直接設置します。鉄心と巻線を絶縁油に完全に浸し、絶縁油の高い絶縁耐力と放熱特性を利用して電気絶縁と熱管理を実現します。

油入パッドマウント変圧器 1000kva のシェルは波型油タンクで作られており、波板を使用することで放熱面積を増やし、ONAN 冷却を実現します。波の弾性特性により、温度変化による絶縁油の体積膨張を吸収します。絶縁油が外気と触れない完全密閉構造により、酸素や水分の侵入による油の品質劣化や絶縁材の劣化を効果的に防止します。

オイル充填パッドマウント変圧器 1000kva の全体構造は、高電圧室、低電圧室、変圧器室の 3 つの個別のコンパートメントで構成されています。低圧室の扉には三点ロックが付いています。高圧側の通電を防ぐため、高圧室のドアは低圧室のドアが開いた後にのみ開くことができます。高圧側、低圧側ともにNEMA接地端子を装備しています。

電気および保護構成の観点から、このオイル充填パッドマウント変圧器 1000kva は、Dyn11、Yyn0 など、さまざまな負荷特性に適したさまざまな接続グループをサポートしています。高電圧側には、ロード スイッチとヒューズの二重保護が統合されており、圧力解放バルブ、油温、油レベル監視が装備されています。 DOE 2016 エネルギー効率基準を満たしており、効率は 99.2% 以上で、安全で信頼性があります。

技術パラメータ

工業団地は、主に三相非同期モーター、ウォーター ポンプ、その他の電力機器に電力を供給する、油充填パッドマウント変圧器 1000kva を購入する予定です。三相負荷は基本的に平衡ですが、現場環境は粉塵が多く、変圧器には比較的低い初期調達コストが求められます。接続グループは Dyn11 または Yyn0 として優先されるべきですか?なぜ？

パフォーマンスの比較に基づいて、Dyn11 接続グループを選択することをお勧めします。三相不平衡に耐える能力の点では、Dyn11 では中性線電流が相電流の 75% 以上に達することができますが、Yyn0 では通常、中性線電流が 25% 以内に制限されます。高調波抑制の点では、Dyn11 の高電圧側三角接続は 3 次高調波の循環経路を提供し、電圧波形の歪みを効果的に回避できますが、Yyn0 は比較的平均的な抑制能力を備えています。単相地絡電流に関しては、Dyn11 はより大きな故障電流を生成するため、リレー保護が確実に検出して動作することが容易になりますが、Yyn0 の故障電流は比較的小さいため、保護構成がより困難になります。

全体として、Dyn11 は、LED 照明、可変周波数エアコン、充電パイルなどの最新の混合負荷を伴うシナリオにより適していますが、Yyn0 は、三相の厳密にバランスの取れた純粋な電力負荷と、コストに非常に敏感なプロジェクトにのみ適しています。したがって、特別な制限がない限り、オイル充填パッド搭載変圧器 1000kva の接続グループは Dyn11 として優先される必要があります。

装置

製品詳細

リングタイプ

端子の種類

トランス本体

仕掛品

テストセンター

ワインディングワークショップ
