2.5mva 鉱油パッド搭載電源変圧器

温州XiFa Electric Power Equipment Co., Ltd.は変圧器の専門生産基地であり、S11/S13油浸変圧器、SCB乾式変圧器、非標準特殊変圧器を専門としています。絶妙な職人技と厳格な品質管理により、2.5mva 鉱物油パッド搭載電源変圧器はエネルギー効率が高く、強力な耐荷重性を備え、さまざまな電力使用シナリオに適しています。カスタマイズ加工にも対応しており、製品は世界各国に販売されており、国内外のお客様に高品質な電源装置とそれに付随するサービスを提供することができます。

お問い合わせを送信

製品説明

鉱物油は絶縁および冷却媒体として機能し、電力変圧器業界で最も伝統的で成熟した絶縁液の選択肢です。したがって、2.5mva 鉱物油パッド搭載電源変圧器は、優れた電気絶縁性能、良好な熱伝導率、およびコスト効率の利点を備えています。鉱物油は、天然エステルなどの代替絶縁流体に比べて発火点が低いものの、低温流動性に優れ、寒冷地での使用時の信頼性が高くなります。

プラグイン変圧器は 2 種類の入力線をサポートします。 1 つ目はリングネットワークフィーダタイプで、2 セットの一次ブッシング (入力線と出力線の両方で合計 6 個) と内部 4 ポジションロードスイッチが装備されています。変圧器をリングネットワーク回路に直列に接続できるため、障害の切り分けとノンストップメンテナンスが可能になります。通常、この構成には 2.5mva 鉱油パッド搭載電源変圧器が推奨されます。ラジアルフィーダータイプには一次ブッシングが 1 つだけ装備されており、単線電源を提供します。コストは低くなりますが、それに応じて信頼性も低下します。

短絡インピーダンスは変圧器の重要なパラメータであり、システムの短絡電流のレベルと電圧調整率に直接影響します。パッド実装電源トランスの一般的なインピーダンス値は 5.0% ～ 7.5% で、設計目標値は通常 5.75% に設定されます。インピーダンスが5.75%ということは、二次側で三相短絡が発生した場合、短絡電流は定格電流の約1/0.0575となり、定格電流の約17.4倍となります。 400V 低圧側を例にとると、定格電流は約 3608A、短絡電流は約 62.8kA であり、高圧開閉装置が耐えられる範囲内です。

全負荷時の電圧降下は約 5.75% であり、一般的な産業用負荷としては許容範囲内です。 IEC 60076 規格によれば、2.5mva 鉱物油パッド搭載電源変圧器は、熱影響と動的安定性影響に耐える短絡能力を備えています。

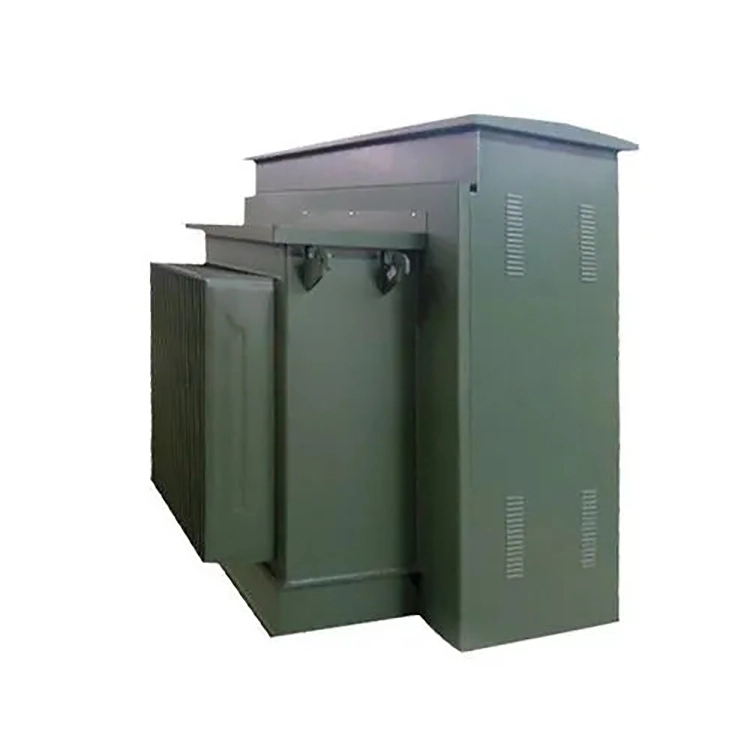

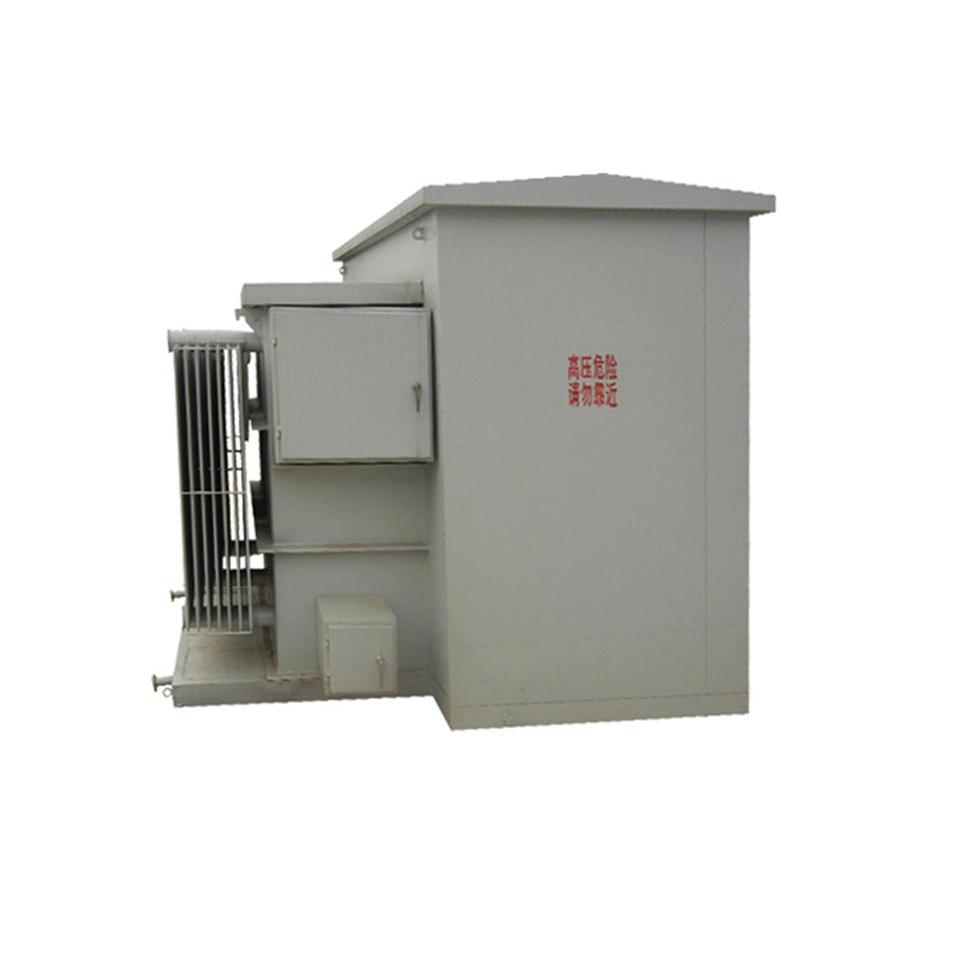

2 5mva Mineral Oil Pad Mounted Power Transformer

技術パラメータ:

製品名	2.5mvaミネラルオイルパッド搭載電源トランス
頻度	50Hz/60Hz
一次電圧	共通グレード：12.47kV、13.8kV、24.94kV、34.5kV
二次電圧	208Y/120V、480Y/277V、400Y/231V、600Y/347V
短絡インピーダンス	5.75%
冷却方法	ONAN (標準構成) / ONAF (オプションのアップグレード)
負荷損失なし	≤ 2700 W
負荷損失	≤ 15500 W ～ 26500 W

Q: 2.5mva 鉱油パッド取り付け電源変圧器の場合、軽負荷または無負荷条件で長時間動作するときに、無負荷損失に注意を払う必要があるのはなぜですか?

A: 無負荷損失は主に 2 つの部分で構成されます。まず、ヒステリシス損失: 鉄心が交流磁場中で繰り返し磁化されるときに発生するエネルギー損失です。第二に、渦電流損失: 交流磁場によって鉄心に誘導される循環電流によって引き起こされる熱損失。

電源変圧器の二次側が完全に開回路または無負荷状態にある場合でも、その一次側は依然として一定量の無負荷損失を消費します。また、無負荷損失により、電気料金が定量化され、継続的に蓄積されます。稼働時間が 3000 時間を超えるシナリオの場合、モデルを選択する際は、無負荷損失が低いモデルを優先する必要があります (高磁性導電性指向性珪素鋼板やアモルファス合金コアの使用など)。たとえ初期調達コストが 15 ～ 20% 増加したとしても、その差額は 2 年以内に電気代の節約によって回収できます。
