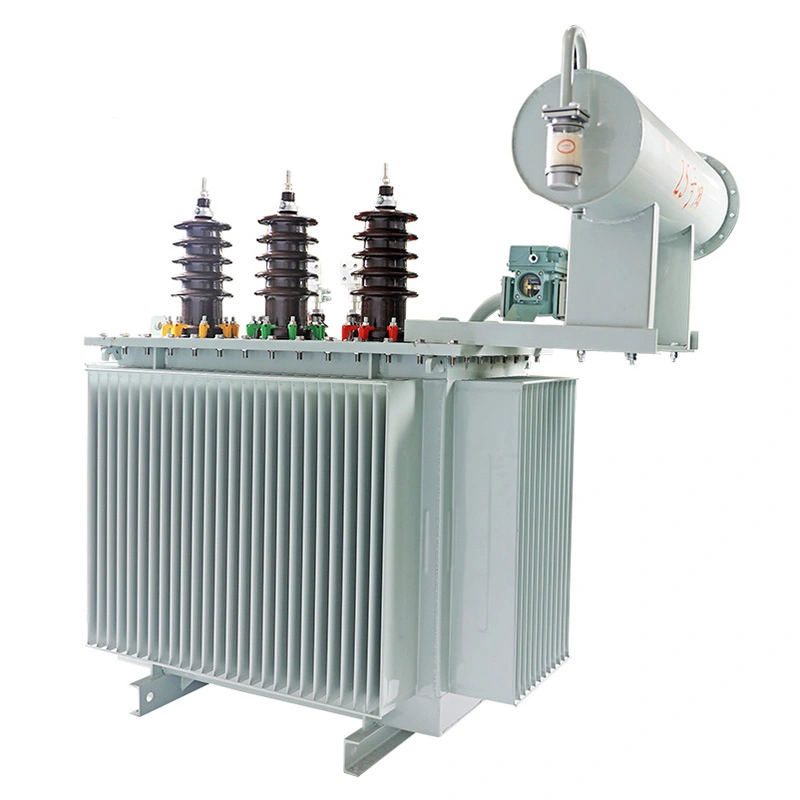

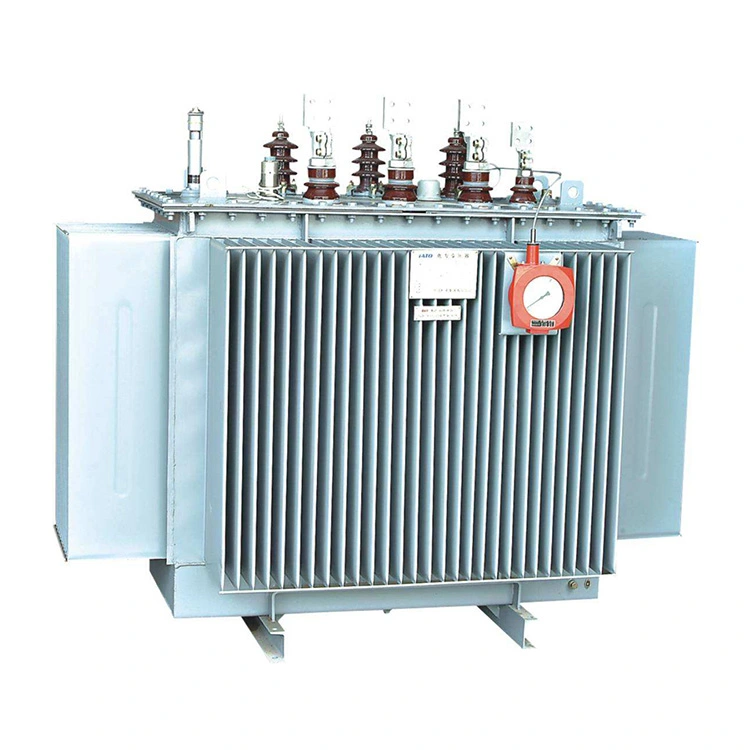

1000kva 配電変圧器 11 ～ 33kv

1000kva 配電変圧器 11 ～ 33kv は、IEC 60076 および GB 1094 規格に準拠して製造された重要な中電圧電気機器です。 11kVの入力電力を33kVの出力に変換し、電圧レベル間のエネルギー伝送を実現し、工業団地、発電所、地方の送電網のアップグレード、大規模工業企業で広く使用されています。

YNd11 ベクトル グループ、CRGO シリコン鋼コア、純銅巻線を採用した 1000kva 配電変圧器 11 ～ 33kv は、低エネルギー消費、強力な過負荷容量、安定した性能を特徴としています。 ±2×2.5%の無負荷電圧レギュレーションにより安定した出力を保証し、屋内および屋外の設置に適した密閉構造により、さまざまなシーンで信頼性の高い電源をサポートします。

1000kva 配電変圧器 11 ～ 33kv は、主に中電圧電力網の昇圧シナリオで使用されます。

その具体的な応用分野には次のようなものがあります。

1.工業団地、大規模な工業および鉱山企業：自社の発電所で生成された、または送電網から得られた11 kvの電力を33 kvの高圧電力に変換し、社内送電および大型機器への電力供給を行います。

2.発電所および変電所：発電セットの昇圧装置として使用され、発電機で生成された低圧電力を33 kvの高圧電力に変換し、中圧電力網に接続します。

3.農村部の電力網のアップグレード：農村部の電力網の電圧レベルを上げ、送電損失を削減し、農村部の電力供給の安定性を確保します。

4.大規模建設現場や仮設電源プロジェクト：大型建設機械や仮設電源システムに33kvの高圧電力を安定供給します。

技術パラメータ:

Q：変圧器油の保守基準はどのようなものですか？油の補充や交換はいつ必要ですか？

A: この 1000kva 配電変圧器 11 ～ 33kv は完全密閉構造を採用しています。油漏れのない通常の運転状態であれば、頻繁な油補充の必要はありません。

メンテナンスのガイドライン: 1 ～ 2 年ごとに変圧器油のサンプルを採取し、絶縁破壊電圧、水分含有量、酸価をテストします。油面が基準目盛を下回ったり、油の色が濃く濁ったり、水分含有量が基準を超えたり、絶縁強度が低下したりした場合には、適時油の補充または油全体の交換が必要です。異なるブランドまたは異なるメーカーの変圧器油を混合することは固く禁止されています。オイル交換後は、オイル内の気泡によって引き起こされる局所的な放電不良を避けるために、徹底的な排気が必要です。

Q: 1000kva 配電変圧器 11 ～ 33kv の標準短絡インピーダンス値セットはどれくらいですか?この設定にはどのような意味があるのでしょうか?

A: 標準の短絡インピーダンスは 6.5% に設定されています。この値は、1000kva 配電変圧器 11 ～ 33kv レベルの国家標準および IEC 標準設定です。任意に変更することはできません。

コア設計の重要性は次のとおりです。まず、系統短絡故障時のピーク短絡電流を効果的に制限し、変圧器の巻線とコアに対する短絡起電力の影響を軽減し、巻線の変形やコアの損傷などの重大な故障を回避します。第 2 に、中圧送電網の短絡容量に適合し、上流および下流の開閉装置およびリレー保護装置の設定を正確に調整し、過電圧トリップを防止し、中圧配電システム全体の安定性を保証します。第三に、1000kva配電変圧器11の電圧調整率を33kvに制御し、負荷変動時の過度の電圧偏差を回避し、電源品質が基準を満たすことを保証します。
