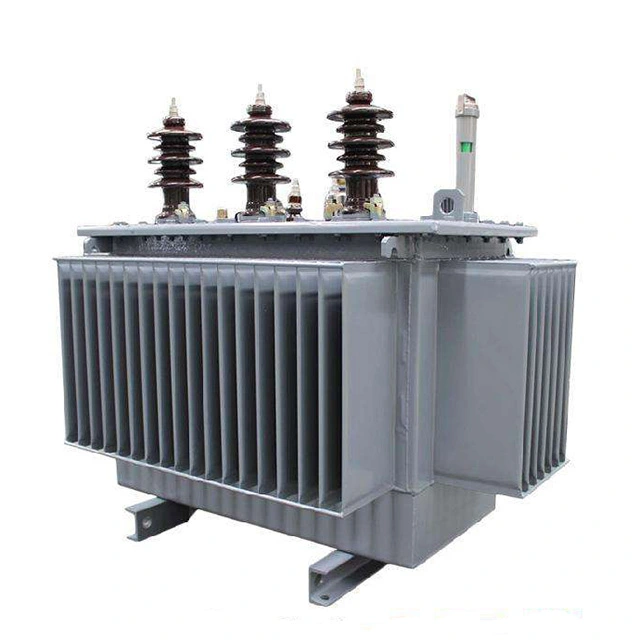

80kva 3 相昇圧変圧器 415v から 11kv

入力電圧が 415 ボルト、出力電圧が 11 キロボルトの 80kva 三相昇圧変圧器 415v から 11kv は、昇圧変圧器です。温州西発電力設備有限公司は高度な技術と高品質の素材を採用して製造しています。芯材の薄層圧延珪素鋼板によりエネルギーロスを低減します。巻線には大きなコイル絶縁銅線が使用されており、信頼性の高い性能と長寿命が保証されます。

お問い合わせを送信

製品説明

80kva 三相昇圧変圧器 415v to 11kv は、一次巻線で 415V の低圧交流を受け取ります。磁界は集中して一次巻線から積層鉄心を通って二次巻線に向かい、比較的低損失で 11kV の高電圧交流が出力されます。

80kva 3 相昇圧変圧器 415v から 11kv は、主に長距離送電、太陽光発電/風力発電の系統接続、産業用高電圧電源に使用されます。一般的なタイプには、油浸、銅巻線、Dyn11 接続があり、IEC 60076/GB 1094 規格に準拠しています。

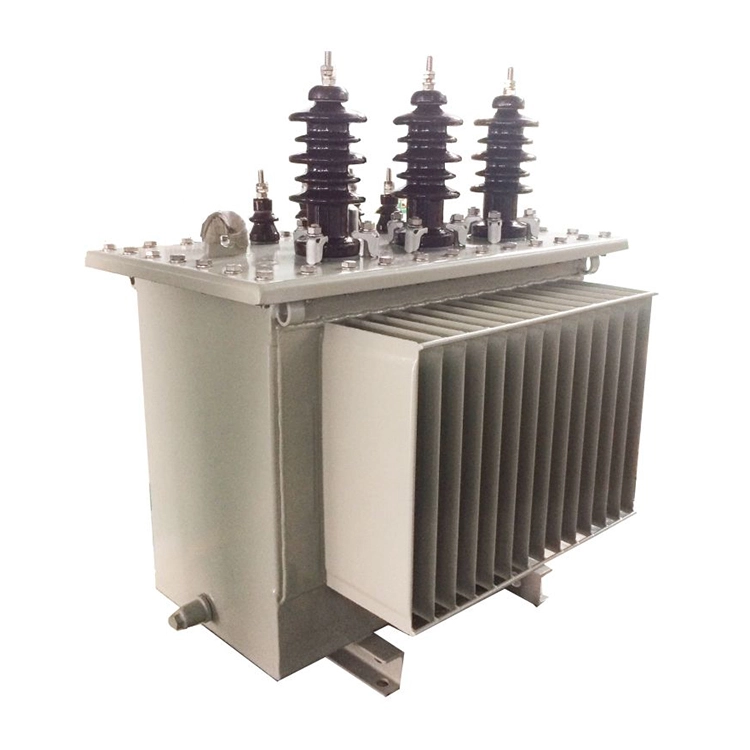

80kva 3 Phase Step Up Power Transformers 415v To 11kv

技術パラメータ:

製品名	80kva 3 相昇圧変圧器 415v から 11kv
低電圧	415V
高電圧	11kV
イギリス	4%
システム周波数	50Hz
開路損失	0.18kW
負荷損失	1.25kW
タッピング範囲	±2×2.5%
芯材	高品質冷間圧延方向性珪素鋼板
接続グループ	Dyn11 / Yy0

80kva 三相昇圧変圧器 415v から 11kv の動作中にどのような種類のテストを実施する必要がありますか?

変圧器が正常に動作することを確認するには、次のテストを頻繁に実行する必要があります。

(1)温度試験。変圧器の動作状態が正常かどうかと温度レベルは非常に重要です。規制によれば、上層油温は85℃を超えてはなりません（温度上昇は55℃を超えてはなりません）。通常、変圧器には専用の温度測定装置が装備されています。

(2)負荷テスト。 80kva 3 相昇圧変圧器 415v から 11kv の利用率を向上させ、電力損失を削減するには、変圧器が動作中に耐えることができる実際の電源容量を決定する必要があります。測定作業は通常、季節ごとの電力消費量のピーク時に実施され、クランプオン電流計を使用して直接測定されます。電流値は変圧器の定格電流の 70 ～ 80% である必要があります。この範囲を超える場合は過負荷を示しているため、直ちに調整する必要があります。

(3)電圧テスト。電圧変動範囲は定格電圧の±5%以内としてください。この範囲を超える場合は、タップ切換器を使用して規定の範囲内になるように調整してください。一般に、二次巻線の端子電圧とエンドユーザーの端子電圧は電圧計を使用して測定されます。

(4)絶縁抵抗試験。 80kva 3 相昇圧変圧器 415v から 11kv を正常な動作状態に保つには、絶縁劣化や事故を防ぐために絶縁抵抗試験を実施する必要があります。試験中は、変圧器の動作を停止し、メガオーム計を使用して変圧器の絶縁抵抗値を測定してください。測定された抵抗は、以前の測定値の 70% 以上である必要があります。メガオーム計を選択する場合、低電圧コイルは 500v の電圧レベルを使用できます。
