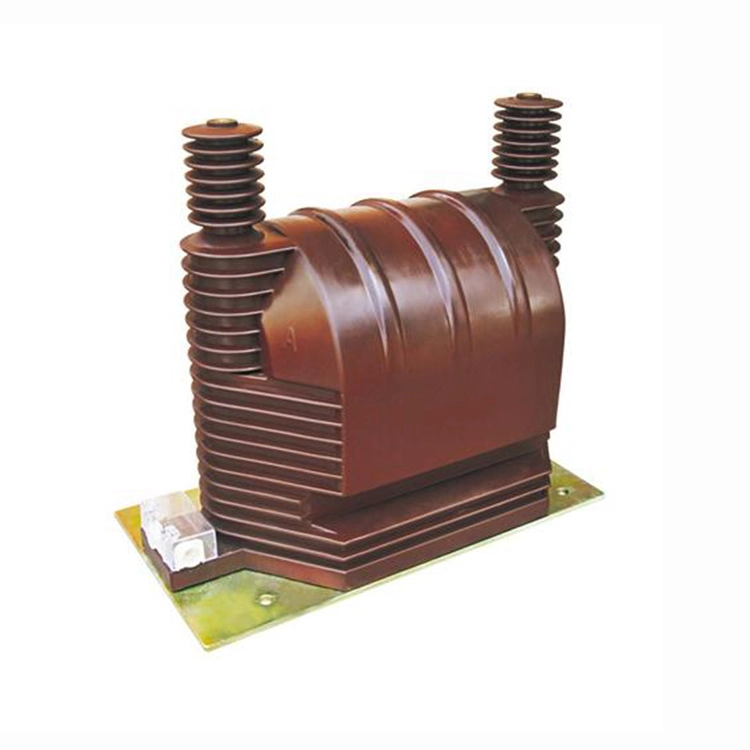

33kv高圧単相変圧器

製品の特徴:

1. 構造的には、33kv 高圧単相計器変圧器は、小容量で高比の降圧変圧器とみなすことができます。ただし、電源変圧器とは異なり、変圧器負荷供給のためにエネルギーを転送しません。その代わりに、測定と保護において重要な役割を果たします。

2. 二次回路は、電圧コイルが非常に高く本質的に一定のインピーダンスを示す測定機器、保護リレー、自動装置に接続されています。その結果、二次電流は、電源トランスの無負荷状態と同様に最小限になります。 33kv 高電圧単相計器変圧器の消費電力は非常に低く、二次電圧は一定の一次電圧によって決まる誘導起電力と実質的に同じままです。電圧測定に必要な精度レベルを保証します。

3. 変圧器の二次巻線は決して短絡させてはなりません。通常の動作下では、33kv 高圧単相変圧器の負荷は高インピーダンスのデバイスですが、短絡が発生した場合、唯一の制限要因は巻線のインピーダンスです。これにより、過度に大きな短絡電流が発生し、メーターの誤った測定値、リレーの誤動作、さらには電源トランスへの永久的な損傷を引き起こす可能性があります。

4. 二次巻線と零相巻線の両方の端子は接地する必要があります。接地されていない場合、一次システムの障害によりこれらの巻線に危険な高電圧が誘発される可能性があり、接続された機器、リレー、および作業員の安全に重大なリスクをもたらします。

技術仕様:

製品に関するよくある質問:

Q: 33kv 高圧単相変圧器の定格負担はいくらですか?

A: 定格負荷は、アプリケーションに応じて、通常 25 VA ～ 200 VA の範囲です。変圧器に過負荷をかけることなく、計測器や保護リレーの精度を安定させます。

Q: 33kv 高圧単相変圧器はどのように接地されますか?

A： 二次巻線は基準電位を維持し、安全性を確保するために通常一点接地されています。フローティング電圧を回避し、絶縁不良のリスクを軽減します。

Q: 単相 PT を接続して三相測定できますか?

A: もちろんです。三相システムの場合、3 つの単相 PT をスターまたはオープンデルタ配置で接続できます。これは、全相間電圧および相対接地電圧を監視する必要があるかどうかによって異なります。
