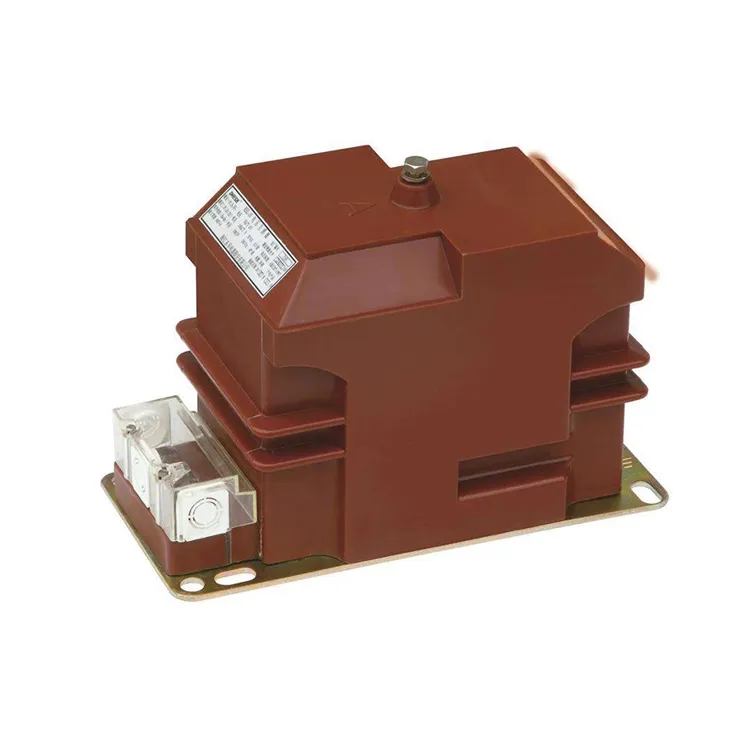

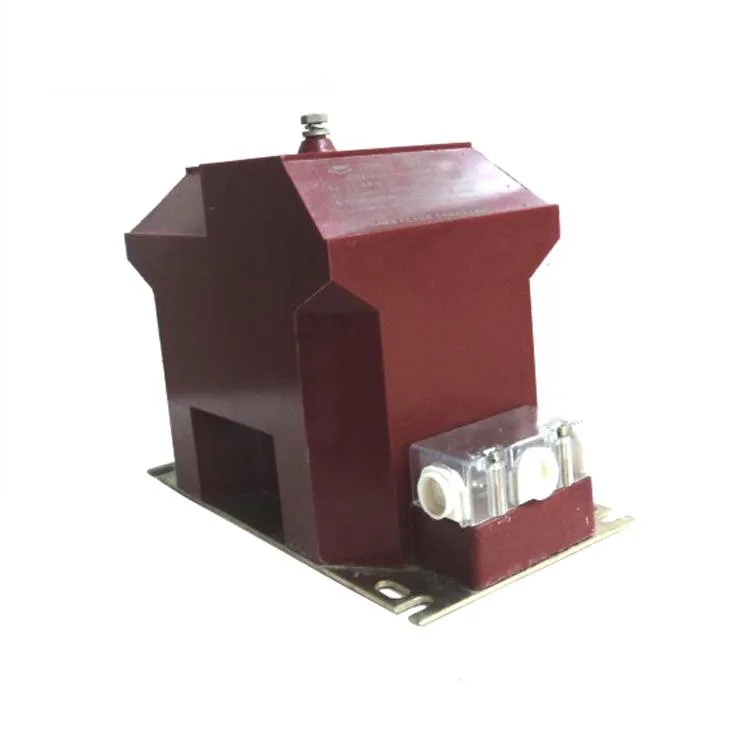

開閉装置内の高圧樹脂鋳造計器用変圧器

中圧樹脂成型変圧器は、配電変圧器と同様の機能を持ち、電圧を変換するように設計されています。ただし、変圧器は主に電力の効率的な送電と配電を可能にするために電圧を調整し、通常は定格容量が kVA または MVA であり、計器用変圧器は測定と保護の役割を果たします。中圧樹脂成型計器変圧器の主な機能は、計量機器や保護リレーに動作電力を供給し、線間電圧、電力、エネルギー消費量を正確に監視できるようにすることです。計器用変圧器は、障害状態時に送電線、モーター、電力変圧器などの高価な資産を保護するための保護スキームへの重要な入力も提供します。そういった機能があるからこそ、変圧器は比較的小さな容量で設計されており、通常はわずか数 VA から数十 VA で、1000 VA を超えることはほとんどありません。

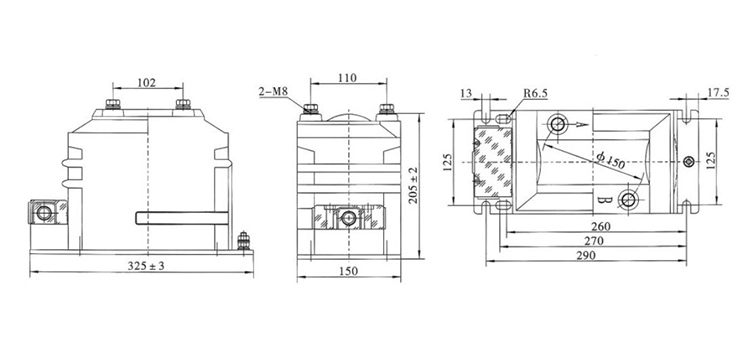

技術仕様:

製品に関するよくある質問:

Q: 開閉装置における高圧樹脂鋳造変圧器の機能は何ですか?

A: 変圧器は、一次システム電圧を、測定器、電力量計、保護リレーに安全に供給できる標準化された低い値に降圧するために使用されます。中電圧開閉装置では、樹脂鋳造計器変圧器が一次電圧システムと二次電圧制御回路の間に電気絶縁を提供し、精度とオペレーターの安全性の両方を確保します。

Q: レジンキャスト技術が中圧変圧器に好まれるのはなぜですか?

A: レジンキャスト PT は絶縁および封止材料としてエポキシ樹脂を使用しています。この技術は、電気絶縁性、高い機械的強度、湿気や塵に対する耐性、部分放電に対する強力な保護において優れた性能を発揮します。その結果、樹脂鋳造変圧器は、コンパクトな設計と長いライフスケールの信頼性が重要となる屋内開閉装置用途に特に適しています。

Q: 中電圧レジンキャスト PT の標準的な電圧定格はどれくらいですか?

A: 中圧樹脂成型計器変圧器は通常、3.6 kV ～ 36 kV のシステム向けに設計されていますが、これは開閉装置の設計によって異なります。二次出力電圧は通常、IEC 規格に従って、相間の電圧レベルである 100 V または 110 V、または相から中性点間の電圧レベルである 100/√3 V または 110/√3 V で標準化されています。
