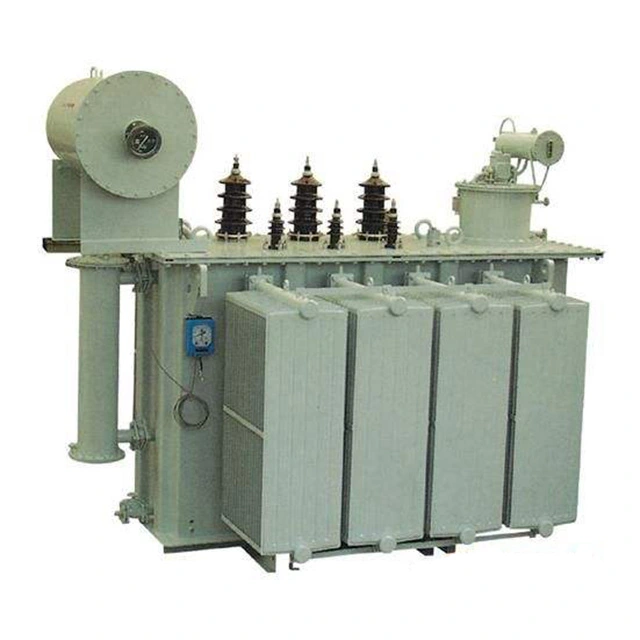

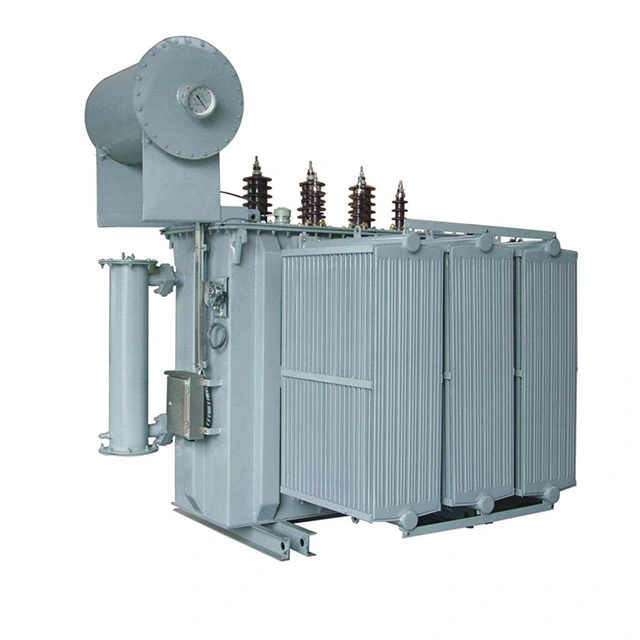

屋外電源変圧器 10 Mva 33 ～ 6.6 Kv

屋外電源変圧器 10 mva 33 ～ 6.6 kv は、容量 10 mva、電圧範囲 33 ～ 6.6 kv で、屋外電源変圧器の一種です。定格電圧は 10 mva、高圧側は 33 kv、低圧側は 6.6 kv です。これは工業団地だけでなく鉱業企業向けの主流の中型変圧器であり、IEC 規格に完全に準拠しています。屋外電源変圧器 10 mva 33 ～ 6.6 kv は、主に巻線、鉄心、絶縁油の 3 つの部分で構成されています。

巻線は変圧器の電気部分です。一般的には絶縁平角銅線や丸銅線を巻型に巻き付けて作られます。巻線は、屋外変圧器 10 mva 33 ～ 6.6 kv の鉄心柱に取り付けられます。低電圧巻線は内層にあり、高電圧巻線は低電圧巻線の外側に取り付けられます。低圧巻線と鉄心の間、および高圧巻線と低圧巻線の間には、絶縁材料を使用してスリーブを作り、それらを分離し、絶縁を実現します。

鉄心は屋外変圧器10mva33～6.6kvの主磁路部分です。通常、厚さ0.35または0.5 mmのシリコン含有熱間圧延または冷間圧延珪素鋼板を積層し、絶縁塗料でコーティングして作られます。鉄心は鉄心柱とヨークの2つの部分に分かれています。鉄心柱には巻線が取り付けられ、ヨークは磁気回路を閉じるために使用されます。鉄心構造の基本形状にはハート型とシェル型があります。

技術パラメータ:

屋外変圧器10mva 33～6.6kvの各種設置形態は何ですか？

電力工学における屋外変圧器の設置は、主に柱設置設置と地上設置設置の 2 つの形式で構成されます。どの方法を採用する場合でも、常に安全が最優先されます。変圧器の周りの最も目立つ場所には、通行人に近づかないように注意を促す、目立つ警告看板を掲げなければなりません。

屋外変圧器 10 mva 33 ～ 6.6 kv を地面に設置する場合は、周囲に高さ 1.7 メートル以上の保護フェンスを追加する必要があり、フェンスと変圧器プラットフォームの間に十分な安全な操作スペースが必要です。

電柱または塔に設置する場合は、すべての高電圧および低電圧のリード線が絶縁導体を使用する必要があり、低電圧部分には裸のバスバーを使用することもできます。使用されるすべての鉄部品は、錆や腐食を防ぐために亜鉛メッキする必要があります。

地面に設置する場合、ベース高さは通常500mm程度に設定されます。この基礎は通常、レンガまたは流し込みコンクリートを使用して構築され、その後、表面が 1:2 セメント モルタルで平滑化されます。変圧器の走行路となる平鋼またはチャンネル鋼を表面に敷設する必要があります。

設置中、安定した動作を確保するには、トラックが水平であること、およびトラック ゲージが変圧器のホイール ゲージと完全に一致していることを確認することが重要です。
