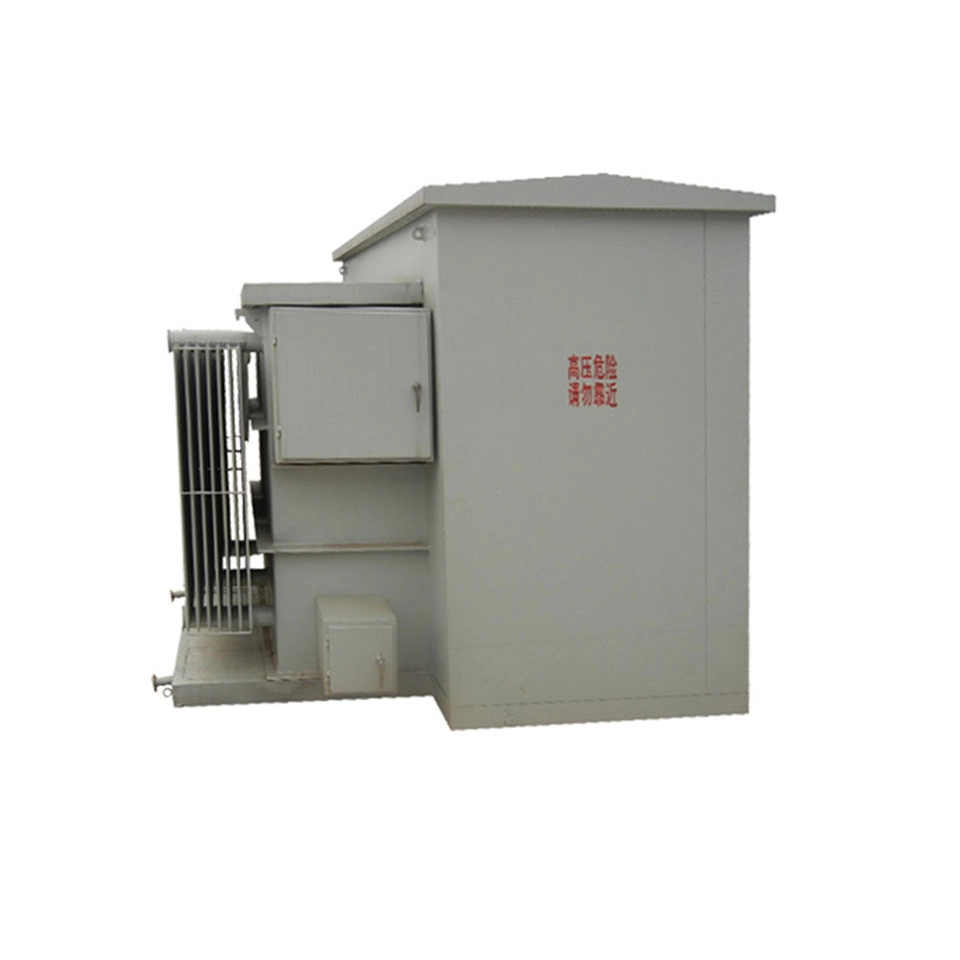

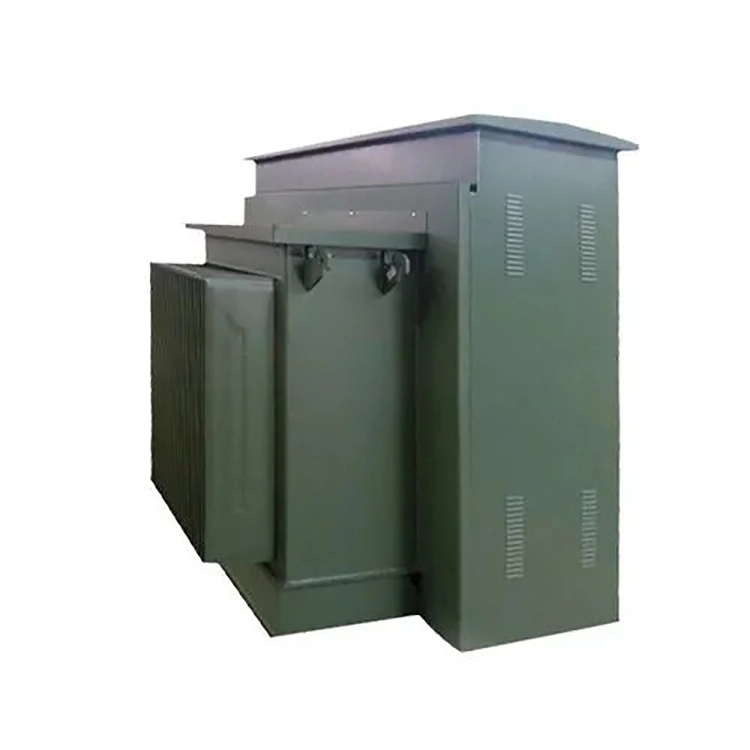

パッドマウント変圧器 100 Kva 13.8 Kv

このパッドマウント変圧器の定格電力 100 kva 13.8 kv は、ONAN によって冷却されます。一次電圧は 13.8kV、タップ範囲は ±2*2.5% (NLTC) です。二次電圧はカスタマイズして選択できます。それらは Dyn11 ベクトル グループを形成します。

高度な技術で設計され、高品質の素材とコンポーネントを使用しているため、パッドマウント変圧器 100 kva 13.8 kv の信頼できる品質と長い動作時間を保証します。この機器は、高透磁率指向ケイ素鋼板、高純度の導電性巻線、耐老化性絶縁材料、耐久性のある密閉コンポーネントから細心の注意を払って作られています。コアコンポーネントの品質は、ソースからマシン全体の安定性を確保するために厳密に管理されています。

パッドマウント変圧器 100 kva 13.8 kv は、感電や湿気による腐食に対する優れた耐性を備え、優れた絶縁性能を備えています。さまざまな屋外の気候条件に適応できます。運転中は低振動・低騒音で、無負荷損失・負荷損失が良好に制御されており、優れた省エネ・消費量削減効果が得られます。

パッドマウント変圧器 100 kva 13.8 kv の機械構造は安定性と信頼性が高く、規格に準拠したコンプライアンス レベルの密閉保護を備えています。これにより、油漏れの問題を効果的に防止し、保護機能と安全機能を組み合わせます。

技術パラメータ:

動作中のパッドマウント型変圧器 100 kva 13.8 kv の場合、変圧器の低圧側出口で三相金属短絡が発生したが、高圧側のヒューズは切れておらず、上流の変電所の 13.8 kV 出口回路ブレーカーも作動していないとします。この現象の考えられる理由は何ですか?

次のいずれかの状況がないか確認してください。

1. ヒューズの定格電流が大きすぎないか、ヒューズが劣化しているが切れていないか、またはヒューズとロードスイッチのリンク機構が固着していないか。

2. 上流回路ブレーカーの過電流保護設定が高すぎるかどうか、また短絡電流値が保護デッドゾーン内に正確に収まっているかどうか。

3. パッドマウント変圧器 100 kva 13.8 kv の内部故障特性が発生する可能性があります。 変圧器自体はすでにターン間短絡またはコアの故障に見舞われており、その結果、短絡電流は比較的低い値に制限されています（ただし、それでも定格電流よりもはるかに高い）。これはヒューズを瞬時に溶かすには十分ではありませんが、継続的な加熱を引き起こすには十分です。

4.このパッドマウント変圧器 100 kva 13.8 kv が Dyn11 または Yyn0 に接続されているかどうかを確認します。低圧側で三相短絡が発生した場合、高圧側では非故障相の電流が大幅に上昇しない状況が発生し、上流のゼロシーケンスまたは逆相保護が作動しなくなります。
