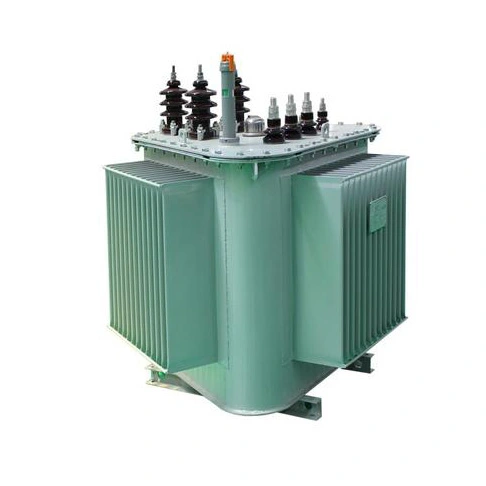

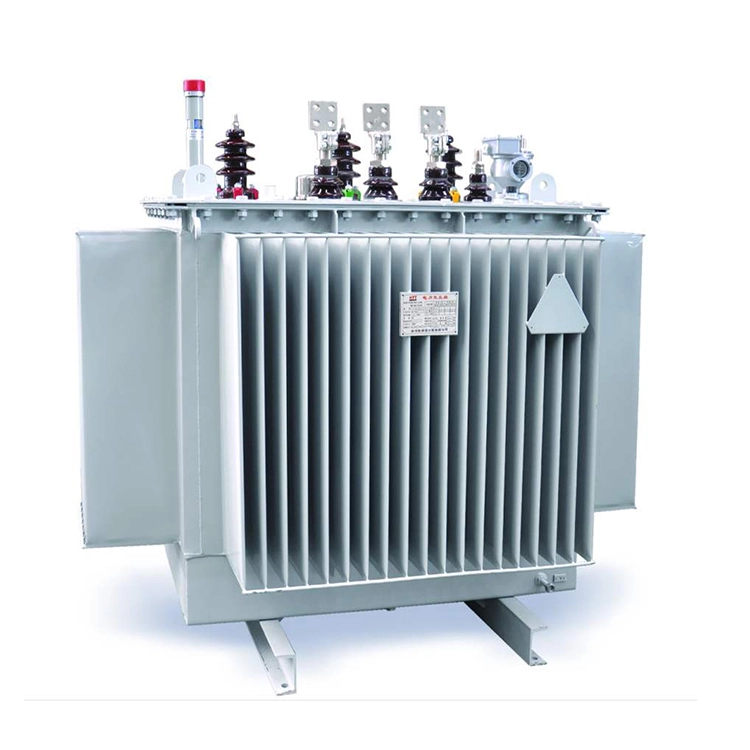

電力変圧器 200kva by 15kv から 0.4kv

電源変圧器 200kva by 15kv to 0.4kv は、定格容量 200 kva、入力電圧 15 kv、出力電圧 0.4 kv のタイプの電源変圧器です。

当社は高磁気伝導性の配向ケイ素鋼を使用しており、これをさらに加工して高品質の冷間圧延ケイ素鋼板にし、積層します。巻線コイルにフォイルを使用し、新しい絶縁材料とプロセスを使用した電源変圧器 200kva x 15kv ～ 0.4kv は、高温耐性、耐衝撃性、および完全密閉構造設計を特徴としています。

完全密閉構造の設計により、安定した変圧器油の品質が保証され、メンテナンスサイクルが延長されます。同時に、波板タイプのヒートシンクで構成されるオイルタンク全体は、耐候性に優れたリン酸塩処理および多層防錆スプレープロセスを使用して製造されています。

電源変圧器 200kva、15kv から 0.4kv の接続グループは Dyn11 であり、電力網への高調波の影響を軽減し、電源品質を向上させます。

技術パラメータ:

Q：200kva×15kv～0.4kvの変圧器は工場出荷前にどのような検査項目を受けるべきですか？

A: 変圧器の安定した効率的な動作を保証するために、製造前に変圧器に対して一連のテストが実施されます。直流抵抗試験では、高電圧と低電圧の三相巻線の直流抵抗を測定し、三相平衡率を確認し、断線やはんだ付け不良のトラブルシューティングを行います。電圧比試験では、実際の15kV/0.4kV比を測定し、タップ位置の精度と巻数に誤差がないことを確認します。絶縁抵抗試験では、多機能計を使用して高電圧と低電圧の間、および高電圧と低電圧とアースの間の絶縁を測定し、絶縁が適格であるかどうかを判断します。電源周波数耐電圧試験は、高電圧と低電圧対地間、低電圧と対地間、高電圧と低電圧の間の耐電圧試験に合格し、絶縁強度などを評価します。

Q: 新規設置またはオーバーホールした変圧器 200kva を運転する前に、なぜインパルス閉路試験を 15kv から 0.4kv まで実施する必要があるのですか?

A: 電力網内の無負荷変圧器を取り除くと、動作上の過電圧が発生します。小電流接地システムでは、この過電圧の振幅は定格相電圧の 3 ～ 4 倍に達する可能性があります。大規模な接地システムでは、動作過電圧の振幅が定格相電圧の 3 倍に達することもあります。したがって、変圧器の絶縁が定格電圧と動作中の動作過電圧に耐えられるかどうかをテストするには、電力変圧器 200kva x 15kv ～ 0.4kv が動作する前に、数回のインパルス閉路テストを実行する必要があります。

また、変圧器の無負荷運転時には定格電流の6～8倍に達する励磁サージ電流が発生します。励磁サージ電流は大きな電気力学的力を発生させるため、インパルス投入試験を実施することも、電源変圧器 200kva、15kv ～ 0.4kv の機械的強度とリレー保護が誤動作するかどうかを考慮する有効な手段です。
