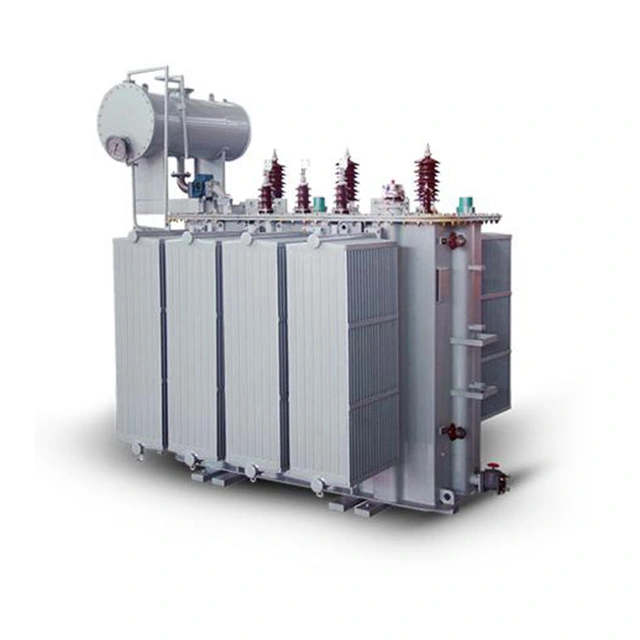

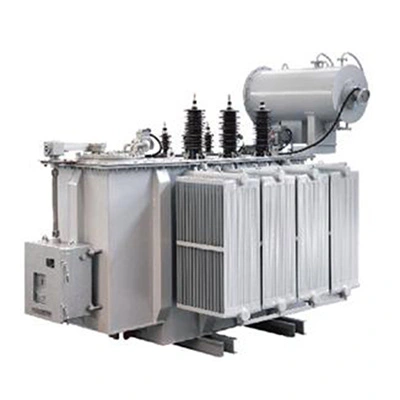

S9 12.5mva 33kv 電力変圧器

s9 12.5mva 33kv 電力変圧器は完全密閉油浸構造を採用しています。コアは高透磁率の冷間圧延方向性珪素鋼板でできており、ヒステリシス損失と無負荷電流を効果的に低減するために段階的積層プロセスが使用されています。巻線には高強度の無酸素銅線が巻かれており、高い絶縁レベル、強力な通電容量、短期間の過負荷やインパルス負荷に耐える優れた性能を備えています。 s9 12.5mva 33kv 電力変圧器全体は一体型オイルタンク構造で設計されており、優れたシール性能を備え、絶縁油の湿気や酸化を効果的に防ぎ、機器の劣化を遅らせ、耐用年数を大幅に延長します。

タップ範囲が±2×2.5%の無励磁電圧調整構造を備えたs9 12.5mva 33kv電力変圧器は、グリッド電圧の変動に応じて電源オフ状態で出力電圧を調整でき、さまざまな動作条件の電圧適応要件を満たします。標準接続グループは Dyn11 です。これはゼロシーケンス電流を抑制する優れた機能を備えており、不平衡な三相負荷によって引き起こされる電圧歪みを効果的に低減し、電源品質を向上させることができます。

技術パラメータ:

主な利点:

1. エネルギーの節約と消費量の削減: s9 12.5mva 33kv 電力変圧器のコア最適化は低損失設計であり、無負荷損失と負荷損失を大幅に削減します。長期稼働により、電力網のエネルギー消費損失を効果的に削減し、ユーザーの電力運用コストを削減し、産業用エネルギーの節約と電力網の損失削減の要件を満たします。

2. 安定した信頼性の高い動作: 銅芯巻線と高透磁率鉄芯の組み合わせにより、温度上昇が低く、均一な熱分布が得られます。強力な過負荷耐性と短絡耐性を備えているため、故障率が低く、長期連続全負荷動作が可能であり、無停電電源供給シナリオに適しています。

3. 強力な適応性: s9 12.5mva 33kv 電力変圧器は、自己冷却モードと強制空冷モードの両方をサポートしており、屋外の屋外、屋内の変電所、工業および鉱山の工場エリアなどのさまざまな設置環境に適応できます。電圧調整範囲は、ほとんどの地域の電力網の電圧変動に対応できます。

4. 操作・メンテナンスが容易：完全密閉構造のため、頻繁なオイル交換の必要がありません。日常の操作とメンテナンスは、油温、オイルレベル、接続状態の定期点検のみで済むため、メンテナンスコストが低くなり、メンテナンス間隔も長くなります。
