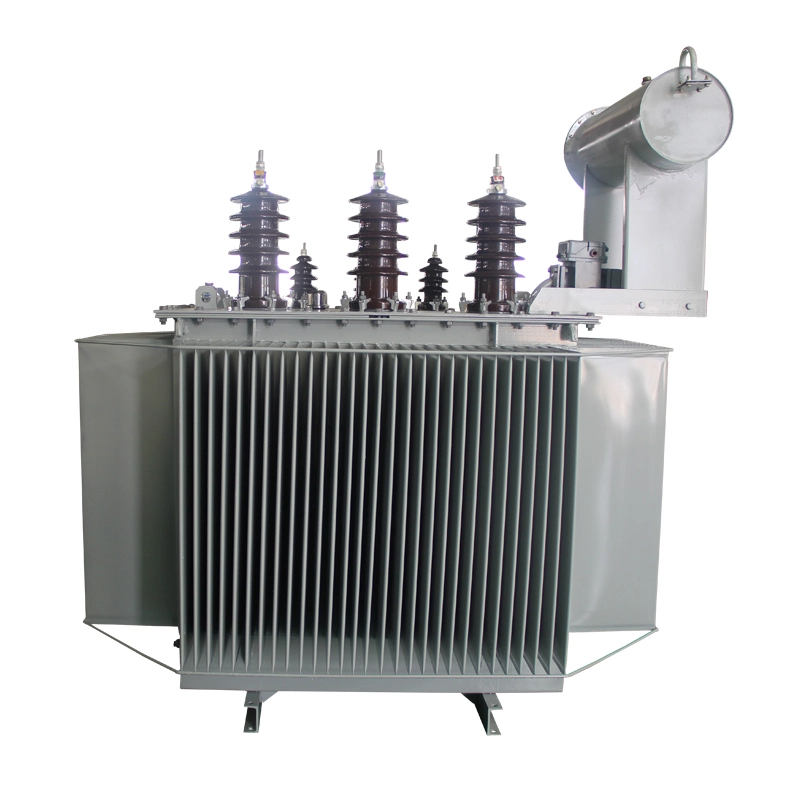

三相 S11 35kv 1000kva 負荷電力変圧器

三相 s11 35kv 1000kva 負荷電源変圧器は、国家標準 GB/T 6451 および GB 1094 に厳密に従って温州西発電力設備有限公司によって設計および製造された一種の省エネ配電装置です。この製品は高度な技術で設計および製造されています。三相 s11 35kv 1000kva 負荷電源変圧器は、合理的な構造、安定した性能、信頼性の高い動作、および顕著な省エネ効果を特徴としています。都市および地方の工業用および農業用送電網、鉱山企業、中小規模の変電所に広く適用されています。

お問い合わせを送信

製品説明

三相 s11 35kv 1000kva 負荷電源変圧器は、IEC および GB 規格の規格に準拠しています。この製品の無負荷電圧調整範囲は 35±3*2.5% kV および 38.5±3*2.5% kV です。出力電圧の安定性を確保するために、一次側の無負荷電圧調整スイッチにより電圧調整範囲内で手動、電気、または自動で調整できます。 35kV レベルで 6300 kVA を超える変圧器の場合、折板油タンクを使用すると、油タンクの機械的強度が大幅に向上し、溶接が減少し、変圧器の外観品質が向上し、優れた経済的メリットが得られます。

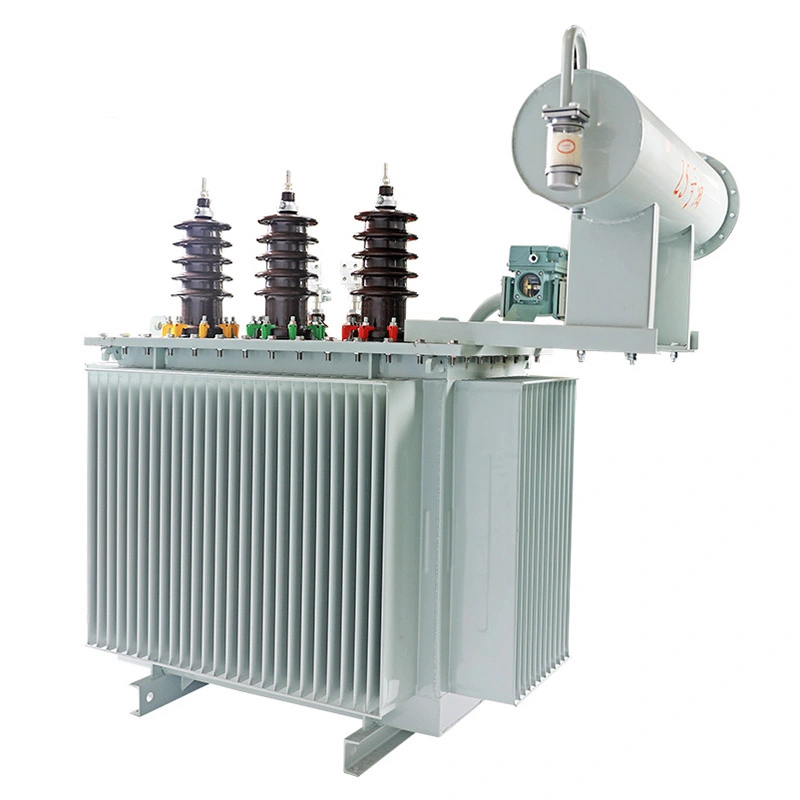

Three Phase S11 35kv 1000kva On Load Power Transformer

技術パラメータ:

製品名	三相 s11 35kv 1000kva 負荷電源変圧器
定格容量	1000kVA
定格電圧（HV側）	35kV / 38.5kV
定格電圧（LV側）	0.4 kV (400 V) / 6.3 kV / 10.5 kV (カスタマイズ可能)
ベクトルグループ	Yd11(HVスター/LVデルタ推奨) Yyn0 (400V LV のオプション)
定格周波数	50Hz
無負荷損失	≤1.15 kW (GB/T 6451 あたり)
負荷損失（75℃時）	≤11.46 – 11.54kW
無負荷電流	≤0.9% – 1.8% (標準値 ≤0.9%)
短絡インピーダンス	6.5%(標準値)
絶縁クラス	クラス A (油浸)
冷却方法	ONAN (オイルナチュラルエアナチュラル / 自冷式)
保護等級	IP20、IP23 (屋外エンクロージャはオプション)

特徴：

1.エネルギー消費量が少なく省エネ効果が顕著です。特に、無負荷損失が大幅に低減されており、国家標準 GB/T6451 より平均約 25% 低くなります。

2. コアは高品質の冷間圧延シリコン鋼板で作られています。国内先進のクロスカットラインにより、切断バリは0.02mm未満です。プロセス全体は完全なベベルジョイント、パンチングなし、ヨークの重なりなしが特徴です。コアカラムは積み重ねられ、互いに接着され、コンパクトで平らで堅固な全体を形成します。これにより、変圧器の無負荷損失、無負荷電流、ノイズが効果的に低減されます。

3. 三相 s11 35kv 1000kva 負荷電源変圧器コイルは、高純度の無酸素銅で作られており、銅損を効果的に低減します。コイルパッドとサポートバーの角に丸みを持たせ、電界を均一にし信頼性を高めています。内側の巻線サポートを強化して安定性を高め、不安定や変形を防ぎます。

4. タンク壁は一枚の鋼板でできています。大型プレス機で波形構造に成形することで溶接箇所を減らし機械的強度を高め、吸熱面積を拡大して放熱効果を高めると同時に、波形のタンク壁により音波の面反射を防ぎ騒音を低減します。三相 s11 35kv 1000kva 負荷電源変圧器は、全体として美しくシンプルです。

5. カプセルタイプのオイルリザーバーが採用されており、変圧器オイルの老化プロセスを効果的に遅らせます。ポインタ式オイルレベルゲージは、誤ったオイルレベルの発生を防ぎ、光による変圧器オイルの劣化の問題を解決します。ガス回収装置を備えたガスリレーはメンテナンスや操作に便利です。

6. 三相 s11 35kv 1000kva 負荷変圧器用油タンクのシール部に特殊加工を施し、タンク全体に塗料を吹き付けることで加工時に発生する鋭利な角、バリ、溶接スラグを除去し、塗料の密着性を高めています。
